Четырехсторонний станок "СТАРТ 4х160"
НАЗНАЧЕНИЕ СТАНКА "СТАРТ 4х160"
Станок четырехсторонний "СТАРТ" предназначен для высококачественной плоскостной и фасонной обработки изделий шириной до 160мм (210 мм) с четырех сторон за один проход.
Станок выпускается в двух основных модификациях: "СТАРТ 4х160" (четырехшпиндельный, максимальное сечение заготовки 160х60мм) и "СТАРТ 5х210 (пятишпиндельный, максимальное сечение заготовки 210х100 мм).
Номенклатура изготавливаемых изделий: вагонка, брусок, наличник, плинтуса, доска пола, блок-хаус и др.
Станок оптимально приспособлен для работы на малых и средних предприятиях деревообработки.
ПРИНЦИП ДЕЙСТВИЯ СТАНКА "СТАРТ 4х160"
Обработка заготовки производится с четырех сторон за один проход. На выходе из станка получается готовое изделие - доска пола, вагонка, блок-хаус, плинтус и т. д.
Вид изготавливаемой продукции определяется установленным на станке инструментом. Подача заготовки осуществляется двумя парами подпружиненных приводных рябух.
Скорость подачи бесступенчато регулируется оператором. В процессе обработки заготовка удерживается и направляется системой прижимных роликов и вальцов.
После прохождения подающих рябух предыдущая заготовка толкается следующей.
У каждого обрабатывающего шпинделя предусмотрен раструб для стружкоудаления.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ СТАНКА "СТАРТ 4х160"
Размер изделия быстро регулируется по специальным линейкам перемещением правого и верхнего шпинделей (левый и нижний шпиндели регулируются в небольшом диапазоне для компенсации износа инструмента).
Подача заготовок происходит через мощный редуктор с помощью двух пар верхних и нижних, рифленых, разнесенных друг от друга рябух. Такое решение позволяет повысить надежность и точность подачи заготовок недостаточно хорошего качества и повышенной влажности (в отличие от рябух расположенных рядом).
Четырехсторонний станок "СТАРТ 4х160" комплектуется системой бесступенчатой регулировки скорости подачи, позволяющей оптимально подстраиваться под имеющийся материал для работы.
Точное положение заготовки в двух плоскостях обеспечивается специальными опорными пластинами, идущими практически по всей длине рабочего стола и парными подпружиненными роликами. Усилие прижима каждого ролика независимо регулируется в широком диапазоне. Парная конструкция роликов позволяет равномерно распределять прижимное усилие.
Точная шлифовка рабочих валов четырехстороннего станка "СТАРТ 4х160" гарантируют полное отсутствие торцевого и радиального биения инструмента.
Высокая скорость вращения шпинделей (4500 об/мин) позволяет добиться высокого качества чистовой поверхности. Опционально возможна установка верхнего шпинделя со скоростью вращения 6000 об/мин.
Станок строгальный четырехсторонний "СТАРТ 4х160" оборудован системой защиты от обратного выброса заготовки.
Станина сконструирована таким образом, что обеспечивает удобный доступ ко всем важным узлам станка, имея при этом необходимую жесткость, исключающую вибрации при работе.
Рабочая поверхность стола изготовлена из особо прочной стали, что увеличивает срок ее службы, а также дополнительно отшлифована для минимизации сопротивления подаче и повышения точности обработки.
Срок службы рабочей поверхности составляет не менее 10-15 лет, однако, при необходимости, эта деталь может быть заменена отдельно от остального оборудования. Сменная рабочая поверхность стола делает срок эксплуатации станка практический неограниченным, в отличие от аналогов, где рама станка и его рабочая поверхность составляют единое целое.
Управление электрическими системами станка вынесено на независимый мобильный пульт.
Станок может быть оборудован специальным приемным столом, с точной регулировкой по высоте. Правильно подобранная высота приемного стола позволит избежать "подрезания" в конце заготовки.
Компактные габариты и небольшая масса станка делают его достаточно мобильным и легким в установке.
Максимально упрощенная, но грамотно продуманная конструкция обеспечивает его высокую надежность.
ТОЧНОСТЬ И КАЧЕСТВО ИЗДЕЛИЙ
-
Шпиндели станка изготавливаются с использованием высокоточных подшипников, биение шпинделей сведено практически к нулю. Качество поверхности готовой продукции определяется качеством установленного на станок инструмента и его подготовленностью (заточкой).
-
Для повышения качества получаемой поверхности можно заменить стандартные 4-ех ножевые строгальные барабаны на 6-ти ножевые, что при той же скорости подачи увеличит частоту касаний ножами заготовки на 50%.
-
Для получения качества лицевой поверхности продукции на уровне, обеспечиваемом лучшими импортными станками, стандартный верхний шпиндель (4500 об/мин) можно заменить на более высокоскоростной (6000 об/мин).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Параметр | Значение | |
"Старт 4х160" |
"Старт 5х210" |
|
Длина обрабатываемой заготовки min, мм | 900 | |
Длина обрабатываемой заготовки max, мм | не ограничена | |
Ширина обрабатываемой заготовки, мм | 30 - 160 | 50-210 |
Толщина обрабатываемой заготовки, мм | 10 - 60 | 10-100 |
Наибольшая толщина снимаемого слоя, мм | 5 | 10 |
Количество шпинделей, шт. | 4 | 5 |
Общая мощность электродвигателей, кВт | 16,7 | 30,5 |
Мощность привода нижнего и боковых шпинделей, кВт | 3х3,0 | 3х5,5 |
Мощность привода верхнего шпинделя, кВт | 5,5 | 2х5,5 |
Мощность привода подачи заготовки, кВт | 2,2 | 3,0 |
Напряжение, В. | 380 | |
Частота вращения боковых и нижнего шпинделей, об/мин | 4500 | |
Частота вращения верхних шпинделей, стандарт/опционально, об/мин | 4500/6000 | |
Скорость подачи, м/мин | 0 - 30 | |
Размеры инструмента (dнар. х dпос): | ||
На горизонтальных шпинделях, мм | нижний 125-140х40, верхний 125-165х40 | нижний 125-140х50, верхний 125-165х50 |
На вертикальных шпинделях, мм | 125-160х40 | 125-160х50 |
Длина горизонтальных валов, мм | 160 | 210 |
Длина вертикальных валов, мм | 60 | 100 |
Наружный диаметр патрубков стружкоприемников, мм | 160 | |
Рабочая высота стола, мм | 750+-50 | |
Габариты (ДхШхВ), мм | 3000х1400х1700 | 4200х1500х1900 |
Масса, кг | 1200 | 1500 |

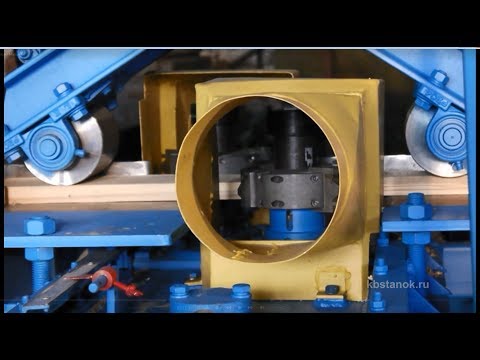

Видео
