Гидрозажимные ножевые барабаны для профильного строгания

Сервисное
обслуживание

Гарантия
1 год

Купить
в кредит

Купить
в лизинг

Основное применение: обработка изделий с профильной поверхностью. Профилирование осуществляется на профилешлифовальном станке.

Основным режущим элементом в барабане является нож, который должен соответствовать следующим характеристикам:

▪ Ширина – 30 мм;
▪ Толщина – 3 мм

Устройство изготовлено из быстрорежущей стали, содержащей вольфрам.

	Гидрозажим отвечает за точное расположение ножевого барабана по отношению к валу, устанавливая тем самым ножи на определенное расстояние от обрабатываемой поверхности.		Механический способ установки фрез приводит к образованию волны.

	Поверхность изделия при установке фрез гидрозажимом.		Поверхность изделия при установке фрез механическим способом.

Принцип центрирования гидрозажимной ножевой головки:

	Для точного расположения головки ножа необходимо использовать пистолет HYP1.

	Фреза фиксируется специальным кольцом, механическим зажимом и шпонкой.

D, мм	d, мм	В, мм
75	35	20
85	40	20
95	50	20

Тип применяемых ножей

Ножи (толщиной 8 мм) с насечкой для гидравлических ножевых головок типа TY30 из быстрорежущей стали (HSS).

Зависимость глубины профиля от высоты ножа-заготовки

Высота заготовки h, мм	Максимальная глубина профиля Tmax, мм
50	20
60	25
70	30

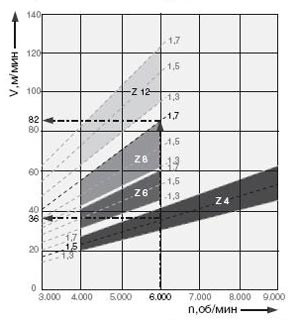

Для правильного подбора количества ножей применяется следующая программа:

Диаметр резания D, мм	Внутренний диаметр фрезы d, мм	Высота фрезы В , мм	Кол-во зубьев Z, шт	Максимальная частота вращения n, об/мин
137	40/45	60	4	8900
137	40/46	100	4	8900
137	40/47	150	4	8900
152	40/45/50/60	60	4	8900
152	40/45/50/61	100	4	8900
152	40/45/50/62	150	4	8900
152	40/45/50/63	230	4	8900
152	40/45/50	60	4	8900
152	40/45/51	100	4	8900
152	40/45/52	130	4	8900
152	40/45/53	150	4	8900
152	40/45/54	180	4	8900
152	40/45/55	230	4	8900
