Четырехсторонний станок BL 6-23

Сервисное
обслуживание

Гарантия
1 год

Купить
в кредит

Станок BL 6-23 предназначен для производства погонажных изделий с максимальной скоростью до 60 м/мин.


ПРИМЕНЕНИЕ:

  • профилирование клееного стенового бруса сечением 230х230 мм;
  • раскрой доски на ламели для склеивания щита на пиленую фугу;
  • профилирование оконного бруса;- производство паркета.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Точная настройка прижимной пластины с помощью механической цифровой шкалы.
  • Устройство подачи короткого материала позволяет обрабатывать детали минимальной длины 240 мм, опционально до 200 мм.

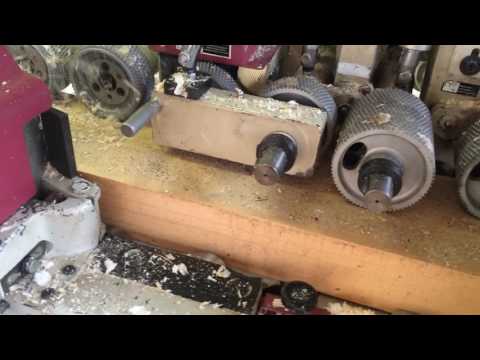

  • Приводные подающие ролики обеспечивают плавность входа при подаче.
  • Дополнительный поднимающийся подающий ролик обеспечивает дополнительную плавность при подаче коротких деталей.
  • Усиленный редуктор обеспечивает мощную и точную подачу материала.
  • Прецизионный шпиндель обеспечивает максимальную стабильность резания и постоянную точность.
  • Боковые прижимные ролики на втором шпинделе облегчают подачу коротких и узких деталей.
  • Цельнолитая станина четырехсторонних деревообрабатывающих станков, подвергнутая специальной термообработке обеспечивает максимальную стабильность и жесткость.

ОПЦИИ:

Контрольная панель
Произведена немецкой компанией moeller electric позволяет удобно и точно осуществлять управление станком

Устройство быстрой настройки
разработано для быстрой и точной настройки станка, что позволяет осуществлять перенастройку станка с размера на размер без простоев с максимальной точностью.

Специальный ролик под каждым верхним шпинделем
Для обеспечения плавности подачи заготовки при работе, что повышает качество продукции и снижает износ режущего инструмента

Плавная регулировка скорости подачи
Позволяет оператору оперативно без открытия кожуха осуществлять регулировку скорости подачи в зависимости от поставленных целей

Механизм подачи
В сочетании с оптимальным прижимом с помощью прижимных пневматических рябух позволяет работать с заготовками длиной 240 мм (опция 200 мм)

Боковой пневматический прижим
Рекомендуется при работе с заготовками малых сечений, а также с заготовками небольших длин, в частности при производстве паркета

Универсальный шпиндель
Позволяет обрабатывать заготовку с любой стороны с возможностью поворота шпиндельной головки на 3600

Пневматическая система прижимов
Три независимых пневматических контроллера управляющие прижимом протягивающих рябух.

Цельнолитая чугунная станина
Обеспечивает максимальную стабильность и жесткость и полностью устраняет возможность возникновения вибрации

Мощные двигатели
Повышенной надежности приводят каждый шпиндель станка и позволяют работать с сырой древесиной

Высокоточные шпинделя
Позволяют достигать безупречного качества строгания до 0,01 мм. Биение шпинделя не превышает 0,001 мм

Цифровое позиционирование шпинделей
Позволяет быстро осуществлять настройку положения шпинделя в горизонтальной и вертикальной плоскостях.

Защитные крышки
Выполнены из толстой чугунной пластины, легко открываются, повышают безопасность станка и снижают рабочие шумы

Автоматический подающий механизм
Специальный механизм для  автоматической подачи пакета заготовок, что позволяет сократить объем ручного труда и увеличить производительность.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметр Значение

Количество шпинделей, шт.

5

Максимальная–минимальная обрабатываемая ширина, мм

230 - 18

Максимальная-минимальная обрабатываемая толщина, мм

125 - 6

Минимальная рабочая длина, мм

240

Мощность на 1м, 2м шпинделях, кВт

5,5

Мощность на 3м, 4м, 5м, 6м шпинделях, кВт

7,5

Двигатель подачи, кВт

3,75

Двигатель перемещения вверх/вниз, кВт

0,75

Диаметр шпинделя, мм

40

Частота вращения ножевой головки  на 1-5 шпинделях при 50 Гц, об/мин

6200

Частота вращения ножевой головки  на 6 шпинделе при 50 Гц, об/мин



Скорость подачи, м/мин

7-28

Диаметр ножевой головки на первом нижнем шпинделе, мм

100-160

Диаметр ножевой головки на правом шпинделе, мм

110-180

Диаметр ножевой головки на левом шпинделе, мм

110-200

Диаметр ножевой головки на верхнем шпинделе, мм

110-200

Диаметр ножевой головки на втором нижнем шпинделе, мм

100-180 (250)

перемещение вертикальных шпинделей, мм

80

Максимальное перемещение горизонтальных шпинделей, мм

35

Давление для пневмосистемы, атм.

6

Диаметр отвода отходов, мм

125
