Четырехсторонний 6-ти шпиндельный TOPSET XL - MASTER

Каталог

Четырехсторонний 6-ти шпиндельный TOPSET XL - MASTER

Сервисное
обслуживание

Гарантия
1 год

Купить
в кредит

Купить
в лизинг

ОПЦИИ:

Станина

Станина станка изготовлена из толстой стали, имеющая жесткую структуру и усиленную нервюрами. Прочность и большой вес станка сводят к минимуму вибрации. Это гарантирует постоянную точность в течение всего срока эксплуатации .
Рабочие столы

Рабочие столы изготовлены из специального чугуна с низким коэффициентом трения, оснащенные съемными вставками напротив вертикальных шпинделей. Стальной стол на входе трубчатого сечения настраивается по вертикали посредством параллелограммной системы и оснащен упрочненной вставкой перед фуговальным шпинделем.
Система подачи

- Траверса, на которой крепится система подачи, имеет трубчатую структуру большого сечения с ребрами жесткости. Вертикальный моторизированный подъем траверсы совместно с верхним горизонтальным шпинделем. Подающие вальцы приводятся в движение с помощью редукторов с закрытой системой смазки (с задней стороны) и с помощью карданов, что гарантирует максимальную надежность и плавную скорость подачи, даже при тяжелых режимах обработки.
- Подающие вальцы имеют пневматический прижим с управлением отдельно тремя контурами (до фуговального шпинделя, между фуговальным и верхним горизонтальным шпинделями и после верхнего горизонтального шпинделя), обеспечивая тем самым оптимальную подачу обрабатываемых заготовок. Скорость подачи плавно регулируется с пульта управления с помощью бесступенчатого вариатора.
- Приводной ролик на выходном столе.
- Шпиндели и вальцы подачи изготовлены из закаленной хромированной стали.
Шпиндели

Шпиндели имеют закаленную поверхность для предотвращения износа, передняя часть шпинделей устанавливается на сдвоенных подшипниках. Стальные цилиндры-держатели шпинделей диаметром 120 мм обеспечивают максимальную жесткость и точность даже при очень интенсивных режимах работы.

Направляющие

Правая направляющая на входе оснащена параллелограммной системой настройки. Базирование заготовки осуществляется с помощью шенинговальной фрезы (инструмент не включен в поставку), расположенной на фуговальном шпинделе. Правые направляющие имеют легко регулируемые сектора для установки правильной позиции в соответствии с используемым инструментом.
Система быстрой настройки "SETUP"

Это запатентованная эксклюзивная система фирмы SCM, которая обеспечивает максимальную быстроту и простоту настройки при смене инструмента. Все шпиндели оснащены системой "SET UP", которая позволяет настроить станок за одну операцию. Достаточно просто установить минимальный диаметр инструмента (в случае с верхним горизонтальным шпинделем), и сам инструмент, рабочая толщина, передние/задние прижимы и подающие вальцы настроятся автоматически в нужное положение.
Позиционирование рабочих групп

Регулировка рабочих групп с фронтальной части станка с отображением положения на цветном 10” дисплеем.
Эргономичность

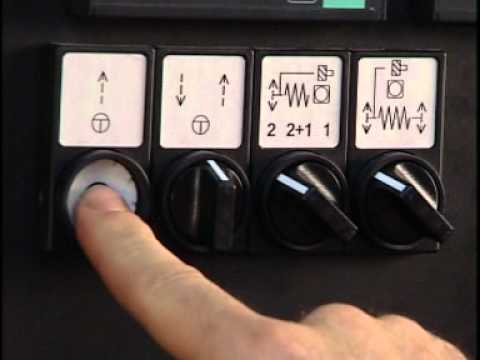

Все органы управления расположены на фронтальной стороне станка, на удобной для оператора высоте. Защитный кожух обеспечивает низкий уровень шума и пыли, а также обеспечивает полный обзор станка во время работы.

КОМПОНОВКА СТАНКА:

50.02.13 Исполнение по европейским нормам безопасности (марка CE) N. 1

93.07.31 Вольтаж 400 В N. 1

93.12.01 Частота 50 Гц N. 1

10.99.87 Язык станка: Русский N. 1

04.10.02 Topset XL - Компоновка 22 N. 1

87.00.30 Двигатель системы подачи мощностью 10 л.с. (7,5 кВт) N. 1

23.15.64 Дополнительный приводной ролик на рабочем столе на входе N. 1

23.15.66 Вторая тандемная группа подачи перед правым вертикальным шпинделем с быстрым исключением из работы N. 1

19.14.19 Набор для обработки минимального сечения 15 х 6 мм N. 1
- 2 шт. фланцевых ролика
- минимальный диаметр инструмента для левого вертикального шпинделя 125 мм

51.01.27 Когтевая защита, для защиты установленная в зоне загрузки N. 1

36.01.82 Автоматический насос для смазки рабочего стола N. 1

88.05.98 Пневматическое вкл./выкл. горизонтальное устройство позиционирования первого вертикального правого шпинделя и направляющей линейки между двумя правыми вертикальными шпинделями. Устройство активируется через переключатель. N. 1
- 0,5 мм рабочий ход

90.10.08 Оборудование для работы с набором дисковых пил на последнем нижнем горизонтальном шпинделе N. 1
- максимальная толщина заготовки 60 мм (или 50 мм если предусмотрена функция «Микрометрическая регулировка рабочего стола»)
- максимальный диаметр дисковых пил 220 мм (или 200 мм если предусмотрена функция «Микрометрическая регулировка рабочего стола»)
- минимальная ширина заготовки 10 мм
- 5 расклинивающих ножей, для дисковых пил толщиной 2,2 мм
- 1 дополнительный прижим из рексилона

PH.40.11 ПЕРВЫЙ НИЖНИЙ ГОРИЗОНТАЛЬНЫЙ ШПИНДЕЛЬ N. 1

97.11.96 Мощность двигателей 15 л.с. (11 кВт) вместо стандартного 5,5 л.с. (4 кВт) N. 1

27.14.26 Тормоз для двигателей мощностью от 15 л.с. (11 кВт) до 25 л.с. (18 кВт) N. 1

88.07.76 Пневматическое устройство блокировки шпинделей в рабочем положении при помощи ручки переключения расположенной на передней части станка N. 1

88.07.47 Быстрая блокировка инструмента T-SET N. 1
Позволяет блокировать и высвобождать инструмент при помощи простого инжектора сжатого воздуха.
Только для инструмента с макс. рабочей шириной 230 мм и макс. рабочей высотой 120 мм.
Время замены фрезерной головки: 50 сек

PH.40.12 ПЕРВЫЙ ПРАВЫЙ ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ N. 1

97.11.94 Мощность двигателей 10 л.с. (7,5 кВт) вместо стандартного 5,5 л.с. (4 кВт) N. 1

27.14.16 Тормоз для двигателей мощностью от 5,5 л.с. (4 кВт) до 10 л.с. (7,5 кВт) N. 1

PH.40.13 ПЕРВЫЙ ЛЕВЫЙ ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ N. 1

97.11.94 Мощность двигателей 10 л.с. (7,5 кВт) вместо стандартного 5,5 л.с. (4 кВт) N. 1

27.14.16 Тормоз для двигателей мощностью от 5,5 л.с. (4 кВт) до 10 л.с. (7,5 кВт) N. 1

PH.40.23 ВТОРОЙ ПРАВЫЙ ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ N. 1

97.11.94 Мощность двигателей 10 л.с. (7,5 кВт) вместо стандартного 5,5 л.с. (4 кВт) N. 1

27.14.16 Тормоз для двигателей мощностью от 5,5 л.с. (4 кВт) до 10 л.с. (7,5 кВт) N. 1

PH.40.25 ПЕРВЫЙ ВЕРХНИЙ ГОРИЗОНТАЛЬНЫЙ ШПИНДЕЛЬ N. 1

97.11.96 Мощность двигателей 15 л.с. (11 кВт) вместо стандартного 5,5 л.с. (4 кВт) N. 1

27.14.26 Тормоз для двигателей мощностью от 15 л.с. (11 кВт) до 25 л.с. (18 кВт) N. 1

41.17.20 Скорость вращения шпинделя 8300 об/мин N. 1

13.11.57 Высокоточный шпиндель N. 1

PH.40.26 ВТОРОЙ НИЖНИЙ ГОРИЗОНТАЛЬНЫЙ ШПИНДЕЛЬ N. 1

97.11.96 Мощность двигателей 20 л.с. (15 кВт) вместо стандартного 5,5 л.с. (4 кВт) N. 1

27.14.26 Тормоз для двигателей мощностью от 15 л.с. (11 кВт) до 25 л.с. (18 кВт) N. 1

13.11.57 Высокоточный шпиндель N. 1

08.32.40 Деревянные блоки для упаковки станка N. 1

08.02.84 Работы и материалы по упаковке станка N. 1

08.09.94 Условия отгрузки: Ex-Works N. 1

ОПИСАНИЕ TOPSET XL - MASTER

Параметр	Значение
Максимальное сечение обраб. мм.	210х140
Скорость подачи м/мин:
От	6
До	36
Возможность доукомплектовать опциями (основные):
Увеличение скорости подачи	Да
Джоинтер	Да
Увеличение частоты вращения шпинделя	Да
Увеличение мощности двигателей	Да
Контропоры	Да
Увеличение сечения обработки	Да

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметр	Значение
- мин. ширина обработки (конечное сечение)	25 мм *
- макс. ширина обработки (конечное сечение)	240 мм **
- мин. высота (конечное сечение)	10 мм ***
- макс. высота обработки (конечное сечение)	120 мм ****
- мин. дина отдельной заготовки	640 мм *****
скорость подачи управляемая инвертером	6-36 м/мин
- мощность эл. двигателя подачи	5,5 л.с. (4 кВт)
- мощность эл. двигателей рабочих агрегатов	5,5 л.с. (4 кВт)
- частота вращения шпинделей	6000 об/мин
- диаметр шпинделей	40 мм
- полезная длина вертикальных шпинделей	140 мм
- полезная длина горизонтальных шпинделей	250 мм
- длина универсального шпинделя	240 мм
- осевая регулировка верт. шпинделей относительно стола	80 мм
- осевая регулировка гориз. шпинделей правой направляющей	45 мм
- мин./макс.диаметр реж. инструмента на фуговальном узле	120/140 мм
- мин./макс.диаметр реж. инструмента для профилирования	100/220 мм******
- мин./макс.диаметр реж. инструмента на универсальном шпинделе	100/200 мм
- глубина профиля на 2-ом гориз. верхнем шпинделе при диаметре режущего инструмента 200 мм	15 мм
- диаметр гильзы для крепления шпинделей	120 мм
- диаметр подающих вальцов	140 мм
- длина рабочего стола на входе	2500 мм
- быстрая регулировка стола и направляющей на входе	10 мм

*    опционально мин.ширина обработки 15 мм
**    с реж. инструментом 145 мм на вертикальном левом с реж. инструментом 125 мм на вертикальном левом на Topset XL электронным программатором
***     опционально 6 мм
****     с реж. инструментом 145 мм на горизонтальном верхнем
*****    опционально мин.длина470 мм
******    глубина профилирования ниже плоскости стола 40 мм на вертикальном левом
        - макс.диаметр режущего инструмента устанавливаемого ниже рабочей плоскости 200
