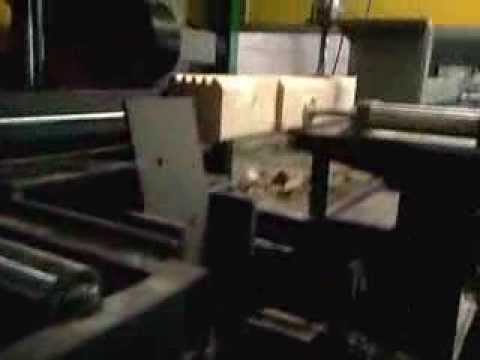

Станок для фрезерования чаш в профилированном брусе модели СФ20-4П

Станок предназначен для фрезерования чаш в строительном профилированном брусе (чашкорез) сечением до 210х210 мм.

Область применения – деревянное домостроение, производство домов из стенового бруса.

Профилированный брус по переднему рольгангу, присоединяемому к станку, поступает в зону пневматической торцовки и далее в зону обработки чаш. Обработка чаш в брусе происходит за один проход. Точное позиционирование бруса при обработке осуществляется за счет заднего присоединяемого рольганга с механическими упорами. На передний и задний рольганги могут быть установлены автоматические подающие механизмы с лазерными линейками.

На станке существуют два цикла нарезки чаш – ручной и автоматический. В автоматическом режиме происходит обработка сначала вертикальными шпинделями, затем горизонтальными. Полный цикл зарезки чаши в автоматическом режиме 40 сек.

Надежная фиксация обрабатываемого бруса в зоне обработки осуществляется тремя пневматическими прижимами с регулируемым давлением в каждом из них. Безопасность реализована засчет пневмо-электрической схемы управления. Частотно регулируемый привод управляемый контроллером позволяет произвести замедление движения суппортов при нарезке чаш.

В базовую комплектацию станка входят передний и задний рольганги. На них дополнительно могут быть установлены лазерные линейки и механический привод обрабатываемого на станке бруса.

К рольгангам возможно присоединение пневматической торцовки СТ-200, станка для сверления отверстий под нагели и станка для торцевого фрезерования пазов под окна и двери.
