Фрезерный станок для выборки пазов УСБ-1

Назначение станка

Станок фрезерный «УСБ-1» предназначен для выборки пазов различной формы в торцах оцилиндрованного бревна и бруса при изготовлении срубов в деревянном домостроении.

Основные применения:

• Обработка торцов и боковых поверхностей бревен с целью сращивания бревен по длине при необходимости строительства длинных стен «без перерубов».
• Соединение «корневым шипом» при сборке стеновых конструкций из бруса.
• Выборка пазов в торцах бревен в дверных и оконных проемах с целью обеспечения лучшей непродуваемости и механической прочности конструкций.

Конструкция и принцип действия

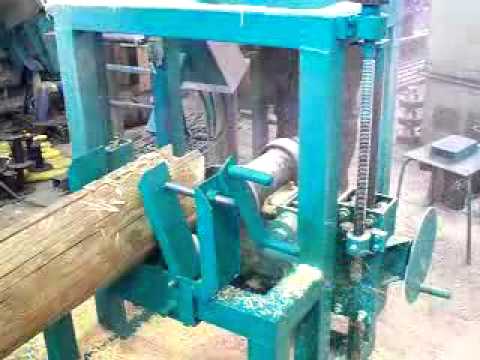

Станок состоит из фрезерного узла (ось вращения вала расположена горизонтально), направляющих вертикальных, направляющих горизонтальных, мотор-редуктора, фиксатора бревна, пульта управления. Рабочий ход фрезы – по вертикали.

Форма паза определяется формой используемой фрезы. В комплект станка входят фреза для выборки пазов прямоугольной формы и фреза коническая.

Горизонтальные направляющие предназначены для изменения положения фрезерного узла относительно оси бревна в горизонтальной плоскости.

Комбинируя станок "Стрела 300М" с фрезерным станком для выборки пазов в торце и в боковой поверхности бревна "УСБ-1" мы получаем многофункциональный и гибкий инструмент, который позволяет решать множество задач, возникающих в строительстве деревянных домов.

Базовая комплектация

1. Рама станка под бревно/брус 6,5м;Фрезерный станок для выборки пазов УСБ-1;
2. Каретка с поворотным фрезерным узлом:
     a. Подача фрезерного узла вдоль рамы: ручная;
     b. Рабочий ход фрезы при выборке паза: электромеханический;
     c. Привод вращения фрезы мощностью: 5,5 кВт;
3. Фиксаторы бревна/бруса: механические;
4. Инструмент:
     a. Фреза "ласточкин хвост": 1 шт.;
     b. Фреза прямая: 1 шт.;
     c. Ножи для фрезы "ласточкин хвост": 1 комплект (2 шт.);
     d. Ножи для прямой фрезы: 1 комплект (2 шт.).

Описание опций

Длина обрабатываемого бревна/бруса. При необходимости обрабатывать бревна/брус длиной более 6,5 м, станина удлиняется под бревно 8,5 м., или 10,5 м. Если планируется обработка только бревен/бруса, не превышающих по длине 4,5 м - станину можно укоротить.

Пневмоприжимы. Позволяют значительно сократить усилия и время, затрачиваемые на фиксацию заготовки на станке.
