Назначение: сборка блочных, рамных и каркасных конструкций, производство мебельного щита, склеивание фасадов.

Станок представляет собой жесткую сварную конструкцию рамного типа, на которую установлены 10 вертикальных прижимов, 3 фронтальных прижима, 2 боковых прижима и горизонтальная балка-упор.

Рабочая зона ваймы оперативно настраивается за счет перемещения вертикальных стоек, бокового упора и переставляемых стальных башмаков - упоров.

Раздельное управление вертикальными и горизонтальными прижимами осуществляется шаровыми кранами.

Вайма

Ваймы в наличии на складе более 10 единиц. Возможна отгрузка в день обращения.

Станок оснащен манометром входного давления в магистрали. Для предотвращения вылета заготовок вайма комплектуется 3 (тремя) фронтальными прижимами.

Конструкция направляющих фронтальных прижимов позволяет перемещать все фронтальные прижимы по всей рабочей длине пресс-ваймы.

ДОПОЛНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ и отличительные особенности пресс-ваймы ВП-20


Только пресс-ваймы серии ВП-20 с аббревиатурой (Т) обладают такими отличительными особенностями Усилие пневмокамеры до 1540 кг, суммарное усилие ваймы в вертикальной оси до 15400 кг. Удельное усилие до 6,4 кг/кв. см при толщине пакета 100 мм и длине 2400 мм, до 12,8 кг/кв. см при толщине пакета 50 мм и длине 2400 мм. Ход штока пневмокамеры – 75 мм
	Никогда не комплектуется «Китайскими пневмокамерами». Диаметр мембраны 24 кв. дюйма позволяет развивать усилие до 1400 кг. (5,8 кг/кв. см при толщине пакета 100 мм и длине 2400 мм)
	Цельносварная геометрия рамы, с возможностью установить дополнительные вертикальные стойки прижимы.
	Усиленная балка с двумя перемещающимися горизонтальными прижимами. Шаг перестановки 50 мм.
	Мощная перемещаемая горизонтальная балка-упор из трубы 100х100 мм и стенкой 5 мм. Шаг перестановки 50 мм.
	Всегда комплектуется манометром.
	Пневматические шланги, шаровые краны, металлические фитинги и манометр - производства Италия.
	Пневматические шланги производства Италия выдерживают давление до 14 атмосфер.
	Фрезерованные, быстро переставные прессовые площадки вертикальной стойки-прижима. Шаг перестановки 50 мм.
	Фронтальные прижимы перемещаются на стальных подшипниках.
	Мощный шток пневматического прижима.
	Всегда комплектуется 3-мя фронтальными прижимами, перекатывающимися вдоль всей рабочей зоны.
	Надежный металлоемкий станок! Масса станка ВП-20/2400 (Т) 450 кг.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование модели	ВП-20-2400 / 3000	ВП-20-2-2400 / 3000
Кол-во рабочих сторон	Одна	Две
Максимальная ширина заготовки, мм	2400 / 3000
Максимальная высота заготовки, мм	1200
Максимальная толщина заготовки, мм	100
Ход штока цилиндров, мм	75
Шаг перестановки прессовых площадок, мм	50
Кол-во вертикальных стоек-упоров, шт	10	20
Кол-во горизонтальных стоек-упоров, шт	1	2
Кол-во цилиндров на гориз.стойке, шт	2
Кол-во фронтальных прижимов, шт	3	6
Питающее давление в пневмосистеме, атм	6-10
Время склеивания пакета, в зависимости от характеристик клея, мин	1-15
Время перенастройки станка, в пределах, мин	1
Габаритные размеры станка, ДхШхВ, мм	2930 / 3530 х 1140 х 1690
Масса, кг.	500 / 550	760 / 810

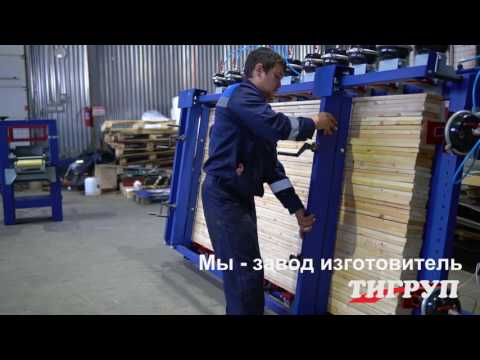

Видео
