Фрезерный станок MX5068

Фрезерный станок MX5068 предназначен для фрезерования прямолинейных и криволинейных контуров, пазов и гнезд, а также сверления и зенкования отверстий в мебельных и столярных заготовках. Характерный пример обрабатываемых деталей дверные полотна и мебельные фасады.

Здесь выполняются два вида работ:

• прямолинейное фрезерование рельефа на боковых гранях пласти;
• фрезерование на плоскости рисунка (например, ложной филенки) по копиру

Порядок работы на станке следующий:

1. В шаблоне из листового материала вырезается паз необходимого профиля.
2. Шаблон устанавливается на стол. При этом обкатной палец стола входит в паз.
3. Сверху на шаблоне крепится заготовка. При ручной подаче палец снизу обкатывает профильный паз шаблона, а сверху на заготовке фрезеруется заданный рисунок. Обработка ведется вертикальным высокоскоростным шпинделем верхнего расположения. Шпиндельный узел имеет вертикальное перемещение от пневмопривода.

 Отличительные особенности

• высокоскоростной до 18000 об/мин шпиндель обеспечивает идеальное качество фре-зерования, не требующее дальнейшей обработки;
• вертикальное перемещение шпинделя осуществляется пневмоприводом
• увеличенный рабочий стол
• возможность установки инструмента диаметром до 250 мм
• поворот стола 45 гр.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

	Высокооборотный шпиндель 18000об/мин. опускается в рабочее положение при помощи пневмоцилиндра. Простой пульт и лаконичный управления.
	Четыре упора позволяют настроить 4 высоты обработки.

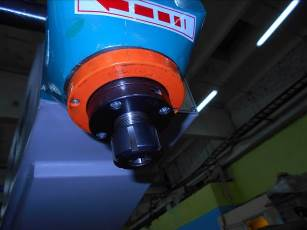

	Цанговый патрон ISO30 ER25

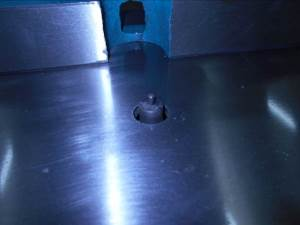

	Упорный опускаемый штырь для работы с копиром

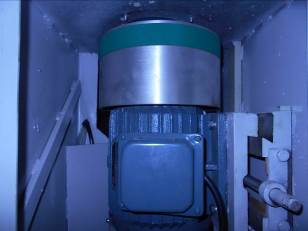

	Мощный электродвигатель и ременная передача позволяет передавать большой крутящий момент на шпиндель

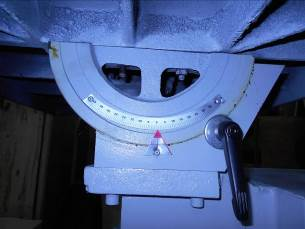

	Угол наклона стола определяется по шкале поворота.

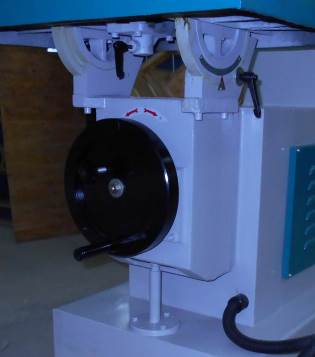

	Штурвал для регулировки подъёма и опускания стола.

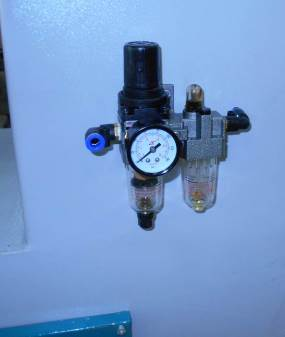

	Подготовки воздуха на входе в пневмосистему станка обеспечивает надёжную работу пневматики

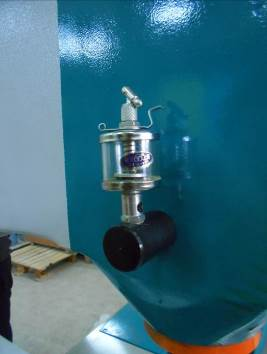

	Устройство смазки высокооборотного шпинделя.
	Педаль управления шпинделем
