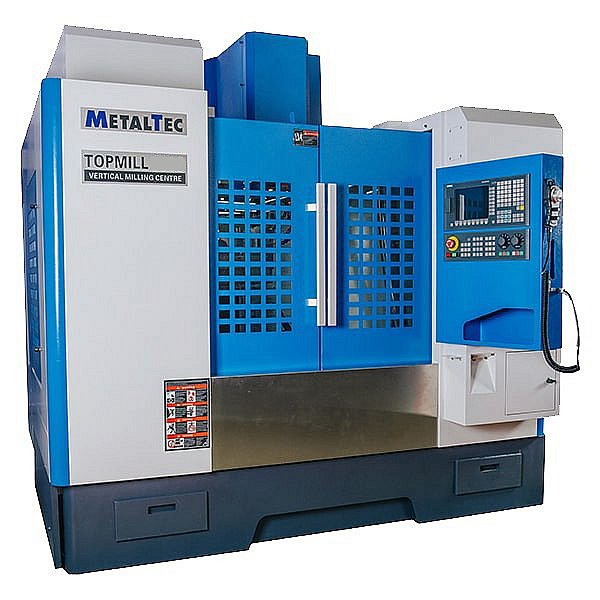

Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 1260K NEW

Каталог

Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 1260K NEW

Основные характеристики

Система управления KND

Размеры рабочего стола
1200 х 600 мм

Наибольшая нагрузка на стол
800 кг

Мощность электродвигателя
11 / 15 кВт

Вес 6500 кг

4 005 694 руб.

Сервисное
обслуживание

Гарантия
1 год

Купить
в кредит

Купить
в лизинг

НАЗНАЧЕНИЕ:

Вертикальные обрабатывающие центры TOPMILL 1260 предназначены для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. Основные выполняемые операции: фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.

METALTEC серии TOPMILL 1260 – это высокотехнологичный станок, который применяется в различных отраслях:

аэрокосмическая отрасль - обработка деталей двигателей, элементов планера, крепёжных узлов из лёгких сплавов;
автомобильная промышленность - производство коробок передач, блоков цилиндров, шасси и других прецизионных компонентов;
производство пресс-форм - изготовление матриц и пуансонов для литья и штамповки с высокой точностью геометрии;
медицинское оборудование - обработка хирургических инструментов, имплантатов и диагностических приборов из нержавеющей стали и титановых сплавов;
машиностроение - универсальное применение для серийного и единичного производства деталей любой сложности.

СТАНДАРТНЫЕ ВИДЫ ОБРАБОТКИ:

Стандартные виды обработки TOPMILL 650F

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	ЦЕЛЬНОЛИТАЯ МАССИВНАЯ СТАНИНА Станина станка отливается из высокопрочного сплава чугуна марки Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции, обеспечивают высокое качество обработки и получаемых изделий. Для снятия напряжения металла, станины проходят обжиг. Основание колонны увеличено, благодаря чему конструкция имеет практически неограниченный запас прочности.
	ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL, укомплектован высокоточным электрошпинеделем ведущего мирового производителя. Сборка шпинделей осуществляется при непрерывном контроле всех этапов производства службой качества. Точное соблюдение всех производственных нормативов, позволило компании заработать репутацию поставщика оборудования наивысшего качества. Высокая точность и жесткость достигаются благодаря высокоточным подшипникам P4. Благодаря заводской балансировке на высокопрецизионном оборудовании, шпиндели превосходят своих аналогов по мощностным параметрам, точности, ресурсу и качеству.
	МАГАЗИН АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА НА 24 ЕДИНИЦЫ Смена инструмента происходит автоматически, по заданной оператором программе очередности. Очередность смены, и номер ячейки инструмента, устанавливаются оператором в зависимости от обрабатываемой заготовки и программы обработки.
	ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ HIWIN (ТАЙВАНЬ) Высокая технологичность; Продолжительный период эксплуатации; Высокие скорости перемещения; Высокая несущая способность; Простота смазки и взаимозаменяемость.
	ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ HIWIN Представляют собой модули преобразования крутящего момента двигателя в перемещение закрепленного на винте рабочего компонента станка. ШВП состоят из несущего винта, гайки-блока с обоймой шариков а также механизма циркуляции шариков внутри гайки-блока. Шарико-винтовые передачи HIWIN используются в качестве передач перемещения по всем 3 осям (X / Y / Z). Превосходное качество производимых компонентов, позволяют добиться высочайших технических показателей точности, надежности и жесткости.
	АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Обеспечивает бесперебойную своевременную смазку узлов станка – ШВП и направляющих. Данная система обеспечивает долгий срок службы оборудования с сохранением заводских технических характеристик и параметров точности.
	ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТНЫЕ КОЖУХИ Направляющие качения надежно защищены от воздействия СОЖ и стружки телескопическими защитами, что позволяет значительно снизить механические воздействия и увеличить срок службы. Таким образом станок сохраняет заявленные заводом характеристики при самых тяжелых условиях эксплуатации.
	ЭЛЕКТРИЧЕСКИЙ ШКАФ С КОМПОНЕНТАМИ Шкаф служит для надежного хранения электрокомпонентов, которые передают и обмениваются информацией с исполнительными механизмами (серводвигателями и ЧПУ). Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы станка. Драйверы для серводвигателей, отвечающих за перемещение суппорта по осям Х и Z – Fanuc (Япония). Контакторы – Sсhneider (Франция).
	СИСТЕМА УПРАЛЕНИЯ Благодаря расширенному пакету функций в сочетании с высокодинамичными приводами, станок идеально подходит под высокие требования заказчика к точности при обработке штампов и пресс-форм. METALTEC TOPMILL 1260 поставляется с установленными различными системами ЧПУ, имеющих подготовку к подключению 4ой оси. SIEMENS 808AD KND K2000 Mf4i GSK980MDI FANUC 0i MF (5) PLUS
	ТРАНСПОРТЕР ДЛЯ УДАЛЕНИЯ СТРУЖКИ ЛЕНТОЧНОГО ТИПА Удаляет стружку из станка и выпускает ее в идущую в комплекте тележку с минимальным выводом СОЖ. Необходимое решение для высокопроизводительного использования станка.

КОМПЛЕКТАЦИЯ:

ЦЕЛЬНОЛИТАЯ МАССИВНАЯ СТАНИНА	+
ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ	+
МАГАЗИН АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА НА 24 ЕДИНИЦЫ	+
ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ HIWIN	+
ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ HIWIN (ТАЙВАНЬ)	+
ЭЛЕКТРИЧЕСКИЙ ШКАФ С КОМПОНЕНТАМИ	+
АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ	+
ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТНЫЕ КОЖУХИ	+
СИСТЕМА УПРАЛЕНИЯ	+
ТРАНСПОРТЕР ДЛЯ УДАЛЕНИЯ СТРУЖКИ ЛЕНТОЧНОГО ТИПА	+

КОМПЛЕКТУЮЩИЕ:

№	Наименование	Спецификация	Информация
1	Шпиндель	BT40
2	Магазин автосмены инструмента	BT40 - 24T
3	ШВП по оси Х	Класс точности P4 HIWIN / PMI
4	ШВП по оси Y	Класс точности P4 HIWIN / PMI
5	ШВП по оси Z	Класс точности P4 HIWIN / PMI
6	Подшипник винтовой		HIWIN / PMI
7	Муфта
8	Насос охлаждения
9	Автоматическая система смазки
10	Пневмосистема
11	Линейные направляющие квадратного сечения по оси Х		HIWIN / PMI (Тайвань)
12	Линейные направляющие квадратного сечения по оси Y		HIWIN / PMI (Тайвань)
13	Линейные направляющие квадратного сечения по оси Z		HIWIN / PMI (Тайвань)
14	4-я ось (250 мм) (опция)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Размеры рабочего стола, мм	1200 x 600
Наибольшая нагрузка на стол, кг	800
T-пазы стола, мм	5 - 18 x 100
Перемещение по оси X, мм	1100
Перемещение по оси Y, мм	600
Перемещение по оси Z, мм	600
Расстояние от торца шпинделя до поверхности рабочего стола, мм	120 - 760
Расстояние от шпинделя до колонны, мм	650
Направляющие перемещения, X / Y / Z	30 / 30 / 30
Шарико-винтовые пары, X / Y / Z	40
Точность позиционирования, мм	± 0,005 / 300
Повторяемость, мм	± 0,003 / 300

Шпиндель – ременной привод:

Обороты шпинделя, об/мин	10 000
Мощность электродвигателя главного привода (пост. / 30 мин.), кВ	11 / 15
Тип привода	Ременной
Крутящий момент, Нм	52,5
Внешний диаметр шпинделя, мм	150

Инструментальная система AIMATCH:

Тип хвостовика инструмента	ВТ40
Емкость магазина инструмента	24
Время смены инструмента (полный цикл/замена), сек	10/2
Максимальный вес устанавливаемого инструмента, кг	8
Максимальный диаметр устанавливаемого инструмента, мм	80 / 160
Максимальная длина устанавливаемого инструмента, мм	300
Давление воздуха, МПа	0,6

Скорость перемещений:

Быстрые перемещения по осям Х / Y / Z, мм/мин	24 000 / 24 000 / 20 000
Скорость обработки, мм/мин	10 000
Серводвигатели SIEMENS, X / Y / Z, кВт	2,5 / 2,5 / 3

Энергопотребление:

Напряжение, В / Частота, Гц	380 ± 10% / 50 ± 10%
Общая установленная мощность, кВт	22

Система охлаждения:

Объем бака СОЖ, л	160
Максимальное давление, бар	2
Мощность помпы СОЖ, кВт	0,75

Габаритные размеры:

Длина, мм	3500
Ширина, мм	3400
Высота, мм	3150
Вес, кг	8500
