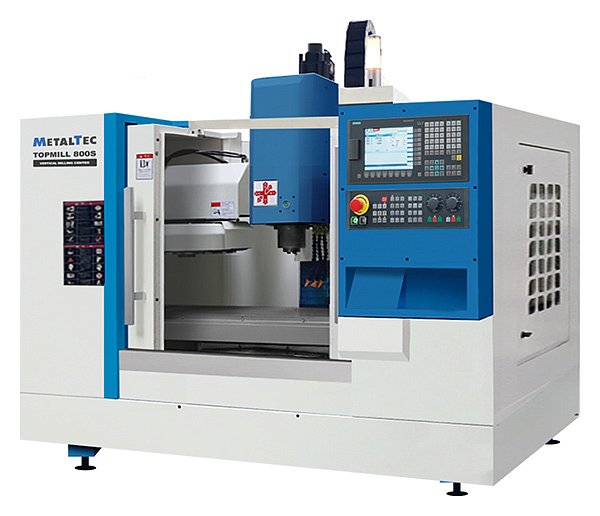

Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 800K NEW

НАЗНАЧЕНИЕ:

Вертикальные обрабатывающие центры TOPMILL 800 предназначены для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. Основные выполняемые операции: фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.

METALTEC серии TOPMILL 800 – это высокотехнологичный станок, который применяется в различных отраслях:

• аэрокосмическая отрасль — обработка деталей двигателей, элементов планера, крепёжных узлов из лёгких сплавов;
• автомобильная промышленность — производство коробок передач, блоков цилиндров, шасси и других прецизионных компонентов;
• производство пресс-форм — изготовление матриц и пуансонов для литья и штамповки с высокой точностью геометрии;
• медицинское оборудование — обработка хирургических инструментов, имплантатов и диагностических приборов из нержавеющей стали и титановых сплавов;
• машиностроение — универсальное применение для серийного и единичного производства деталей любой сложности.

  КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

  	ЦЕЛЬНОЛИТАЯ МАССИВНАЯ СТАНИНА Станина станка отливается из высокопрочного сплава чугуна марки Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции, обеспечивают высокое качество обработки и получаемых изделий. Для снятия напряжения металла, станины проходят обжиг. Основание колонны увеличено, благодаря чему конструкция имеет практически неограниченный запас прочности.
  	ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ Ai Mach Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 800, укомплектован высокоточным шпинделем одного из ведущего производителя – AiMach (КНР). Сборка шпинделей - осуществляется при непрерывном контроле всех этапов производства службой качества. Точное соблюдение всех производственных нормативов, позволило компании заработать репутацию поставщика оборудования наивысшего качества. Высокая точность и жесткость достигаются благодаря высокоточным подшипникам P4. Благодаря заводской балансировке на высокопрецизионном оборудовании, шпиндели превосходят свои аналоги по мощностным параметрам, точности, ресурсу и качеству.
  	СИСТЕМА УПРАВЛЕНИЯ METALTEC TOPMILL 800 поставляется с установленными различными системами ЧПУ. SIEMENS 808AD. KND K2000 Mf4i. GSK980MDI. FANUC 0i MF (5) PLUS. Расширенные версии программного обеспечения имеют подготовку под установку 4 оси станка, что увеличивает функционал и возможности обработки.
  	ЦИФРОВЫЕ СЕРВОДВИГАТЕЛИ И ДРАЙВЕРЫ  Установленные на осях перемещения серводвигатели, имеют оптимальную совместимость с управляющим ПО, что дает непревзойденное быстродействие и отсутствие десинхронизации в работе программного обеспечения, частотных преобразователей и серводвигателей.
  	ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ И КАРЕТКИ LSK (ТАЙВАНЬ) Высокая технологичность. Продолжительный период эксплуатации. Высокие скорости перемещения. Высокая несущая способность. Простота смазки и взаимозаменяемость.
  	ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ LSK (ТАЙВАНЬ) Представляют собой модули преобразования крутящего момента двигателя в перемещение закрепленного на винте рабочего компонента станка. ШВП состоят из несущего винта, гайки-блока с обоймой шариков, а также механизма циркуляции шариков внутри гайки-блока. Шарико-винтовые передачи LSK используются в качестве передач перемещения по всем 3 осям (X / Y / Z). Превосходное качество производимых компонентов, позволяют добиться высочайших технических показателей точности, надежности и жесткости.
  	СИСТЕМА ПОДАЧИ СОЖ В ЗОНУ РЕЗАНИЯ Предназначена для охлаждения инструмента во время обработки.
  	АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Обеспечивает бесперебойную своевременную смазку узлов станка – ШВП и направляющих.
  	ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТНЫЕ КОЖУХИ Направляющие качения надежно защищены от воздействия СОЖ и стружки телескопическими защитами, что позволяет значительно снизить механические воздействия и увеличить срок службы. Таким образом станок сохраняет заявленные заводом характеристики при самых тяжелых условиях эксплуатации.
  	СТРУЖЕЧНЫЙ КОНВЕЙЕР Удаляет стружку из зоны резания в автоматическом режиме, что позволяет минимизировать время обслуживания станка при высокопроизводительной работе. Компактные размеры стружечного конвейера за счет установки под зону обработки экономит место в цеху.





  КОМПЛЕКТАЦИЯ:

  ЦЕЛЬНОЛИТАЯ МАССИВНАЯ СТАНИНА	+
  ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ Ai Mach	+
  ЦИФРОВЫЕ СЕРВОДВИГАТЕЛИ И ДРАЙВЕРЫ	+
  СИСТЕМА УПРАВЛЕНИЯ	+
  ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ И КАРЕТКИ LSK (ТАЙВАНЬ)	+
  ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ LSK (ТАЙВАНЬ)	+
  СИСТЕМА ПОДАЧИ СОЖ В ЗОНУ РЕЗАНИЯ	+
  АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ	+
  ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТНЫЕ КОЖУХИ	+
  СТРУЖЕЧНЫЙ КОНВЕЙЕР	+




  КОМПЛЕКТУЮЩИЕ:

  №	Наименование	Спецификация	Информация
  1	Шпиндель	BT40 / 120	Ai Mach (Тайвань)
  2	Магазин автосмены инструмента	BT40 - 12T	Ai Mach (Тайвань)
  3	ШВП по оси Х	2816	LSK (Тайвань)
  4	ШВП по оси Y	2816	LSK (Тайвань)
  5	ШВП по оси Z	2816	LSK (Тайвань)
  6	Подшипники	P4	NSK / FAG (Япония)
  10	Пневмосистема		AirTac (Тайвань)
  11	Линейные направляющие квадратного сечения по оси Х	30 мм	LSK (Тайвань)
  12	Линейные направляющие квадратного сечения по оси Y	30 мм	LSK (Тайвань)
  13	Линейные направляющие квадратного сечения по оси Z	30 мм	LSK (Тайвань)
