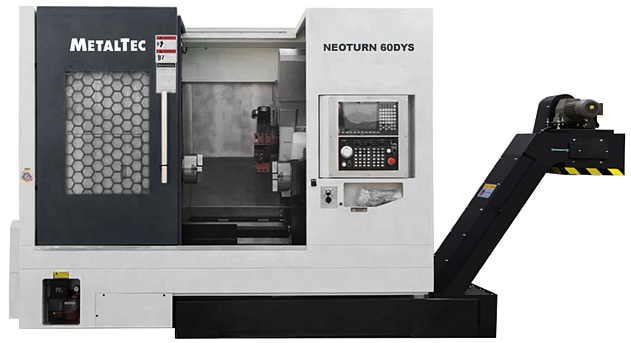

Токарный станок ЧПУ с наклонной станиной и противошпинделем MetalTec NeoTurn 60DYS(Fanuc)

Основные характеристики

Ø патрона 150 мм

Расстояние между двумя патронами
80 - 450 мм

Мощность двигателя 11 кВт

Система ЧПУ Fanuc

Вес 4500 кг

14 490 802 руб.

Сервисное
обслуживание

Гарантия
1 год

Купить
в кредит

Купить
в лизинг

НАЗНАЧЕНИЕ:

Токарный станок MetalTec NeoTurn 60DYS имеет в своей конструкции надежную станину. Специфика кроется в токарном центре, оснащенным противошпинделем, который позволяет обрабатывать определенную часть будущей детали (часть, зажатая в патроне).

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

ДВА ШПИНДЕЛЯ И РЕВОЛЬВЕРНАЯ ГОЛОВА

Конструкция токарного станка отличается наличием двух шпинделей и револьверной голове держащей инструмент.

Благодаря такому расположению рабочих узлов и инструментов, станки с противошпинделем, могут обрабатывать деталь с двух сторон, поэтому можно получить готовую деталь за одну установку, иными словами перехват детали может осуществляться в автоматическом режиме.

ПРОТИВОШПИНДЕЛЬ

Противошпиндель позволяет обработать деталь за один установ, сократив вспомогательное время, при этом повышается точность взаимного расположения поверхностей, обработанных с разных установов. Наличие противошпинделя позволяет отказаться от ориентирующих приспособлений, например, при обработке групп фланцевых отверстий.

ОСНОВНЫЕ ОПЕРАЦИИ ВЫПОЛНЯЕМЫ НА СТАНКЕ:

Токарный станок с противошпинделем с ЧПУ может быть использован для сверления, токарной и фрезерной обработки. С их помощью можно выполнять такие токарные операции:
точение конусов, валов, сфер и иных цилиндрических деталей;
точение канавок разной глубины;
растачивание внутренних поверхностей цилиндров;
развертывание и хонингование;
нарезка различной резьбы.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметры шпинделя

Максимальные обороты, об/мин	3500
Отверстие патрона, мм	66
Проходное отверстие шпинделя, мм	52
Торец шпинделя	A2-6
Диаметр патрона, мм	200
Вращение оси С	360^o
Мощность двигателя	15кВт

Параметры противошпинделя

Торец шпинделя	А2-6
Отверстие патрона, мм	52
Проходное отверстие шпинделя, мм	46
Максимальные обороты, об/мин	4000
Диаметр патрона	150 мм
Мощность двигателя	11 кВт
Вращение оси С	360^o

Перемещение суппорта

Ход по оси Z-B	400 мм
Максимальный диаметр вращения	600 мм
Приводная голова	12 поз. (BMT 55)
Ход по оси Y	+/- 50 мм
Максимальный ход по оси Z	600 мм
Расстояние между двумя патронами	80-450 мм
Скорость перемещения	24 м/мин
Габаритные размеры станины	2850/1650/2100
Максимальная обработка над суппортом	350 мм
Перемещение по оси X	270 мм

Точности

Периодическое осевое перемещение шпинделя	≤0.005
Постоянство диаметра обрабатываемой детали	≤0.01/150
Плоскостность обрабатываемой заготовки	≤0.01 /200
Округлость обрабатываемой заготовки	≤0.005/75
Шероховатость поверхности	≤Ra1.4μm
Точность обработки	IT6
Повторяющаяся точность позиционирования по оси С	≤0.0027

Габаритные размеры:

Длина, мм	3850
Ширина, мм	1650
Высота, мм	2100
Вес, кг	4500
