Компактный автоматический кромкооблицовочный станок SCM OLIMPIC K 230

Сервисное
обслуживание

Гарантия
1 год

Купить
в кредит

Купить
в лизинг

		SCM K230A	SCM K230T
Тип: Односторонний		Да	Да
Узлы	Фрезерование свесов	Да	Да
	Черновое снятие свесов
	Узел Round
	Узел прифуговки		Да
	Циклёвочный узел	Да	Да
	Торцовочный узел	Да	Да
	Полировальный узел	Да	Да
Скорость подачи (м/мин)	от	9	9
Скорость подачи (м/мин)	до	9	9

Преимущества

ИДЕАЛЬНОЕ ФИНИШНОЕ КАЧЕСТВО ОБРАБОТКИ благодаря конвейерной системе Megaline, исключающей типичное движение с рывками, характерными для традиционной системы подачи
АВТОМАТИЧЕСКАЯ И ТОЧНАЯ ТОРЦОВКА С ВОЗМОЖНОСТЬЮ СОЗДАНИЯ «РАДИУСА» НА ТОЛСТОЙ КРОМКЕ за одну операцию при помощи торцовочного узла
ПРОСТОЙ И ЛЕГКИЙ В ИСПОЛЬЗОВАНИИ электронный пульт управления Orion One поставляется в стандартной комплектации
Высокая надежность обеспечивается высокочастотными электродвигателями

Опции, описания

Цельносварная станина высокой прочности из стальных профилей и листов

Верхняя стальная прижимная балка с двумя рядами обрезиненных роликов на подшипниках. Ролики закрыты кожухом. Ручная настройка прижимной балки имеет расположение со стороны входа в станок и снабжена механическим цифровым индикатором (счетчиком)

Верхние обрабатывающие узлы механически крепятся к прижимной балке, что обеспечивает их автоматическое позиционирование в зависимости от толщины детали посредством регулировки прижимной балки. Нижние узлы крепятся к горизонтальной балке и обеспечивают высокую точность позиционирования относительно обрабатываемой детали. Все высокочастотные электродвигатели снабжены статическим инвертором.

Станок закрыт кожухом по всей длине и имеет окна из поликарбоната, чтобы можно было визуально следить за процессом обработки.

Патрубки аспирации для обрабатывающих групп расположены сверху станка.

Подвижный пульт управления со стороны входа в станок для удобства оператора.

Электрошкаф расположен внутри станины и имеет дверцу для легкого доступа при осуществлении сервисных работ.
Электрошкаф соответствует современным нормам безопасности

Подающая конвейерная лента Megaline (патент SCM) выполнена из полиуретана и усилена стальными тросами изнутри, что гарантирует высокую прочность и долговечность. Верхний полиуретановый слой с высоким коэффициентом сцепления обеспечивает оптимальную фиксацию деталей. Линейное, без рывков движение благодаря внутренней зубчатой поверхности подающей ленты. Обслуживание не требуется.

Фиксированный суппорт с поддерживающими роликами расположен параллельно подающей ленте. Суппорт имеет длину на весь станок. Поддерживающие пластиковые ролики имеют стальные шарниры.

ЭЛЕКТРОННОЕ УПРАВЛЕНИЕ

Пульт управления Orion One Plus

Включает в себя:

ЖК дисплей 4 дюйма с крупным шрифтом и подсветкой
выбор языка
клавиатура с сенсорными клавишами и светодиодной подсветкой для выбора различных узлов обработки и функций станка
полное управление станком благодаря функциям программатора и энкодеру, расположенному на шестерне подающей ленты
отображение и настройка температуры клеевой ванны
простая диагностика с поиском быстрых решений для любых сбоев
частичные и абсолютные статистические показатели: количество обработанных деталей, израсходованной кромки, наработка станка

Нормы безопасности

Станок соответствует нормам безопасности стран, в которые он поставляется.

ПРИМЕЧАНИЕ:

Станок имеет свободные места для установки следующих опциональных узлов: (1) = для узла циклевки кромки (½) = для узла клеевой циклевки или полировки

K 230 – ВАРИАНТЫ КОМПОНОВОК

olimpic k 230 – компоновка A

olimpic k 230 evo – компоновка T

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметр	Значение
Скорость подачи, м/мин	9
Толщина деталей (заготовок), мм	8-50
Толщина полосовой кромки, мм	0,4-3
Толщина кромки в рулонах, мм	0,4-3
Макс. сечение кромки в рулонах, мм²	135
Диаметр дискового держателя кромки, мм	780
Свесы кромки снизу и сверху детали, мм	2+2
Расстояние между двумя последовательными деталями, мм	700(600*)
Минимальная длина детали для кромки в рулонах (100 мм мин. шир.), мм	160(140*)
Мин. длина детали для полосовой кромки (100 мм мин. шир.), мм	220(140*)
Мин. длина кромки в рулонах, мм	200
Мин. длина полосовой кромки, мм	260
Мин. ширина детали (210 мм мин. длина) **, мм	90
Высота рабочего стола, мм	900
Ширина фиксированного роликового суппорта, мм	475
* данные действительны при использовании торцовочного узла K-2 ** данные действительны, когда не используется узел прифугвоки
RT-V узел прифуговки
Макс. величина съема, мм²	55
Макс. толщина съема, мм	3
Мин. ширина деталей, мм	110
Мощность двигателей, кВт	1,5
Диаметр фрез (фрезерных головок), мм	100
Высота фрез, мм	64
Частота вращения фрез, об/мин	9000
VC-V1 клеевой узел
Установленная мощность, кВт	2,4
Время нагрева, мин.	12
Объем клеевой ванны, кг	1,5
K-1 - торцовочный узел с одним электродвигателем
Мощность двигателя, кВт	0,2
Частота вращения торцовочного диска, об./мин	12.000
K-2 – торцовочный узел (опция)
Мощность двигателей, кВт	0,2
Частота вращения торцовочных дисков, об.мин	12000
R-K – узел снятия свесов
Мощность двигателей, кВт	0,35
Частота вращения фрезерных головок, об./мин	12.000
Частота вращения фрезерных головок, мм	12
Вертикальные/передние копиры	дисковый/плоский
Радиус ножей, мм	2
RAS-V - узел циклевки (опция)
Мин. толщина деталей. vv	12
Вертикальные передние копиры	дисковый/дисковый
Радиус ножей, мм	2
SP-V – узел полирования (опция)
Мощность двигателей	0.13
Частота вращения полировальных кругов	1.400

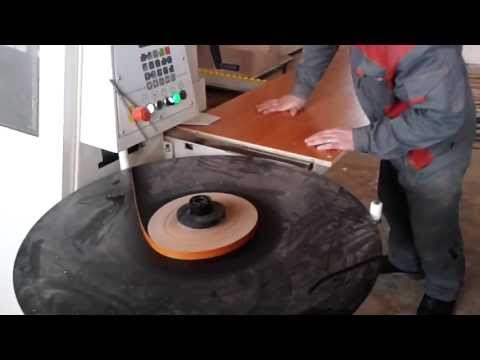

Видео
