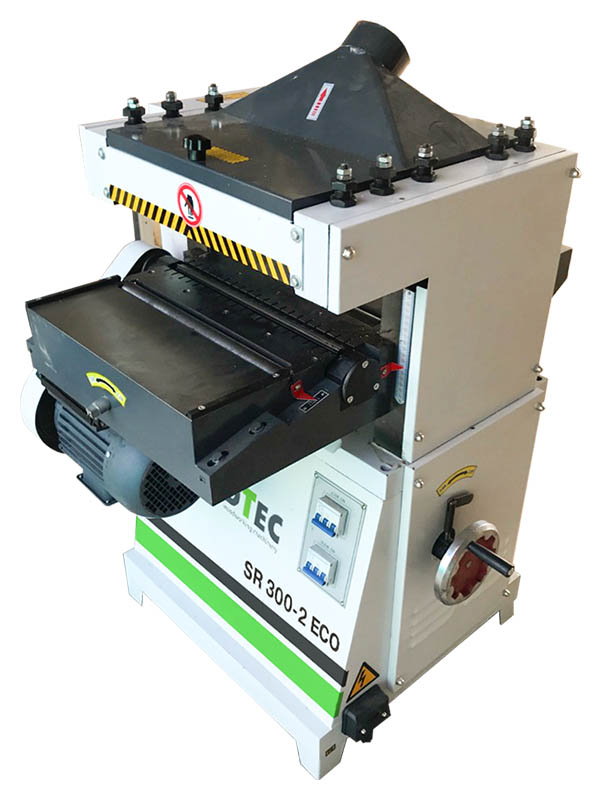

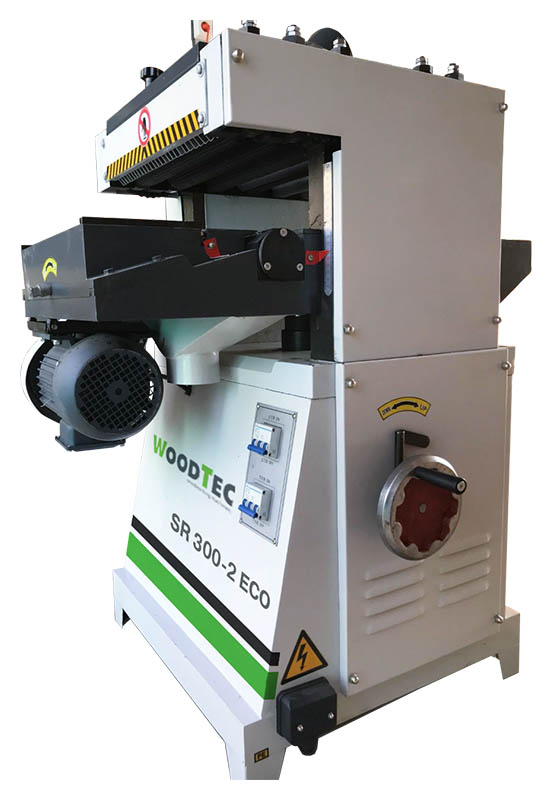

Станок рейсмусовый двухсторонний WoodTec SR 300-2 ECO

ВЕРХНИЕ ПОДАЮЩИЕ ВАЛЬЦЫ

Три приводных секционных вала обеспечивают надежную подачу заготовок, в т.ч. разнотолщинных.

За счет этого производительность увеличивается в несколько раз.

Когтевая защита предотвращает обратный выброс заготовки.

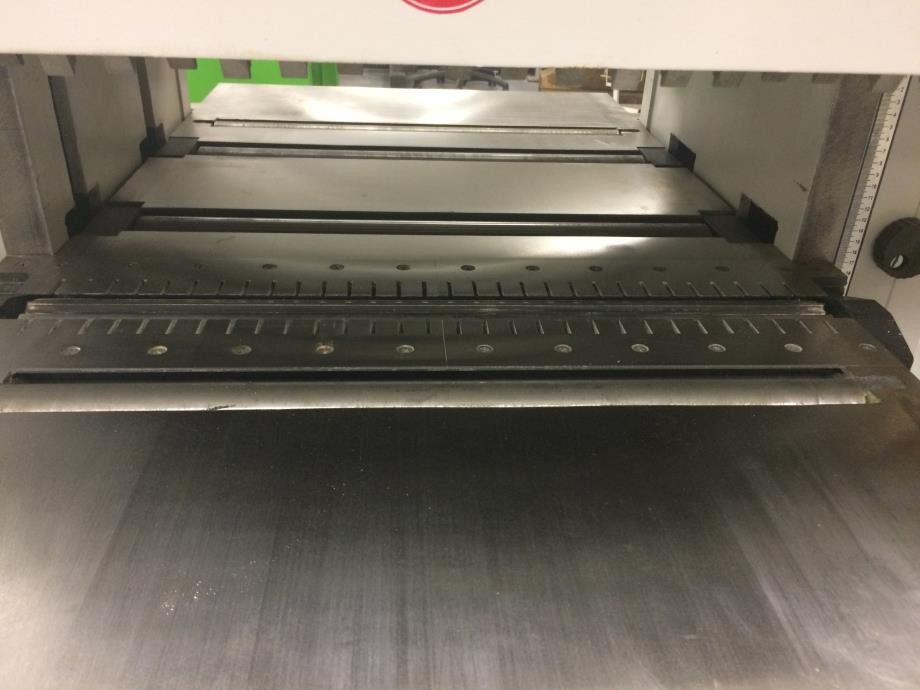

НИЖНИЕ ПОДАЮЩИЕ ВАЛЬЦЫ

На рабочем столе расположены четыре ролика, обеспечивающие лучшее скольжение заготовки.

Два ролика расположенные под верхним валом - приводные.

В зависимости от типа заготовки ролики могут быть настроены на нужный вылет из стола.

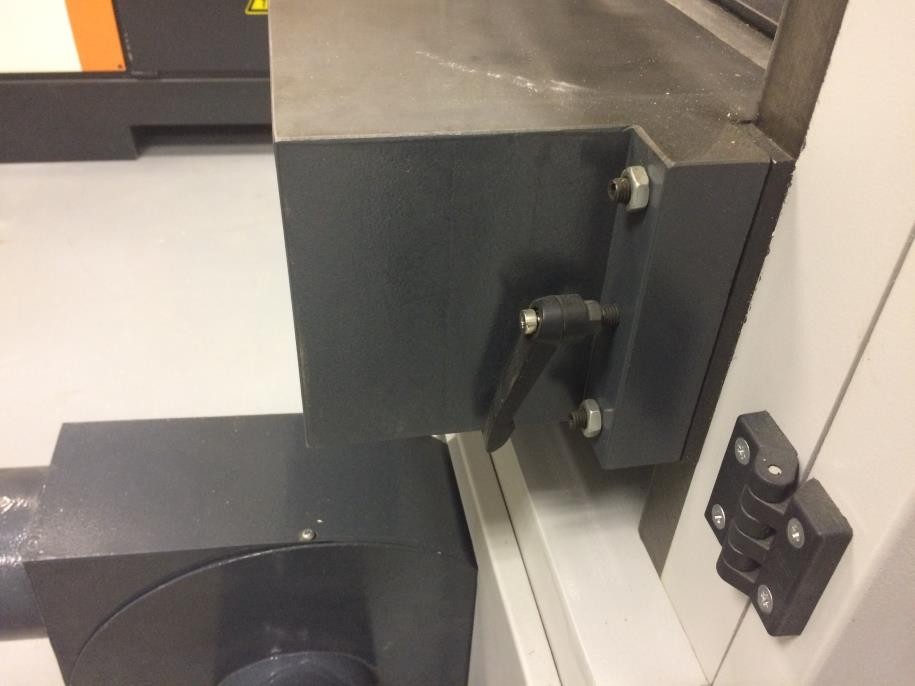

НАПРАВЛЯЮЩИЕ СТОЛА

Стол перемещается в 4-х направляющих, что исключает его перекос. Жесткая фиксация стола осуществляется с помощью рукояток.

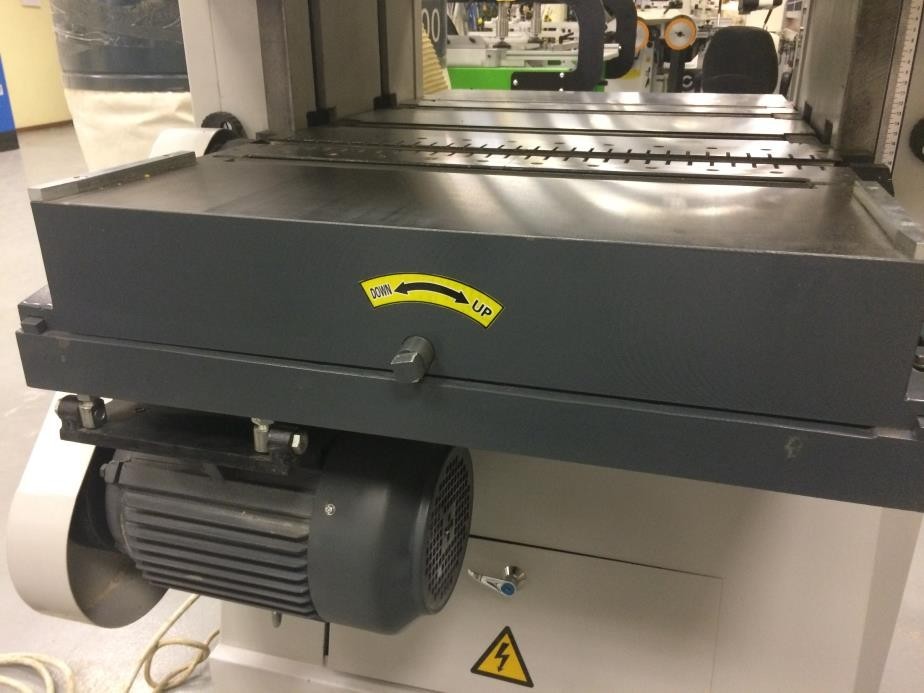

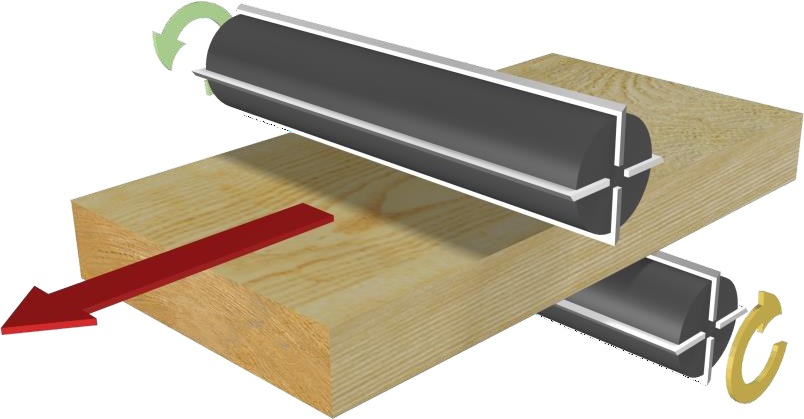

НИЖНИЙ (ФУГОВАЛЬНЫЙ) НОЖЕВОЙ ВАЛ

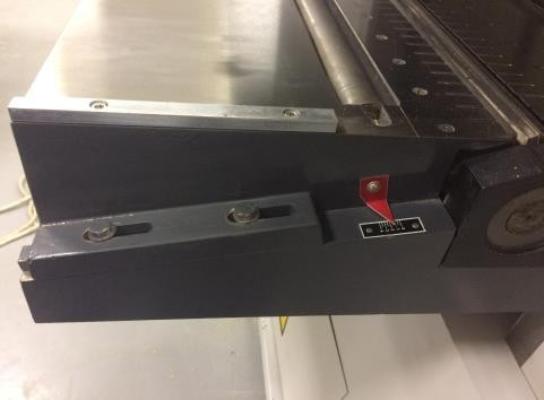

Привод нижнего ножевого вала осуществляется от отдельного двигателя. Настройка глубины съема осуществляется с помощью винта на передней части стола. Отображение размера по миллиметровой шкале.

ВЕРХНИЙ (РЕЙСМУСОВЫЙ) НОЖЕВОЙ ВАЛ

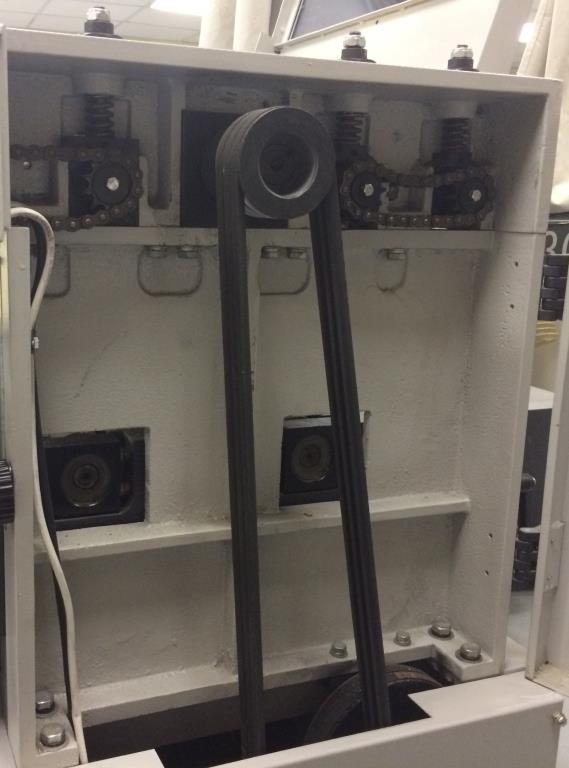

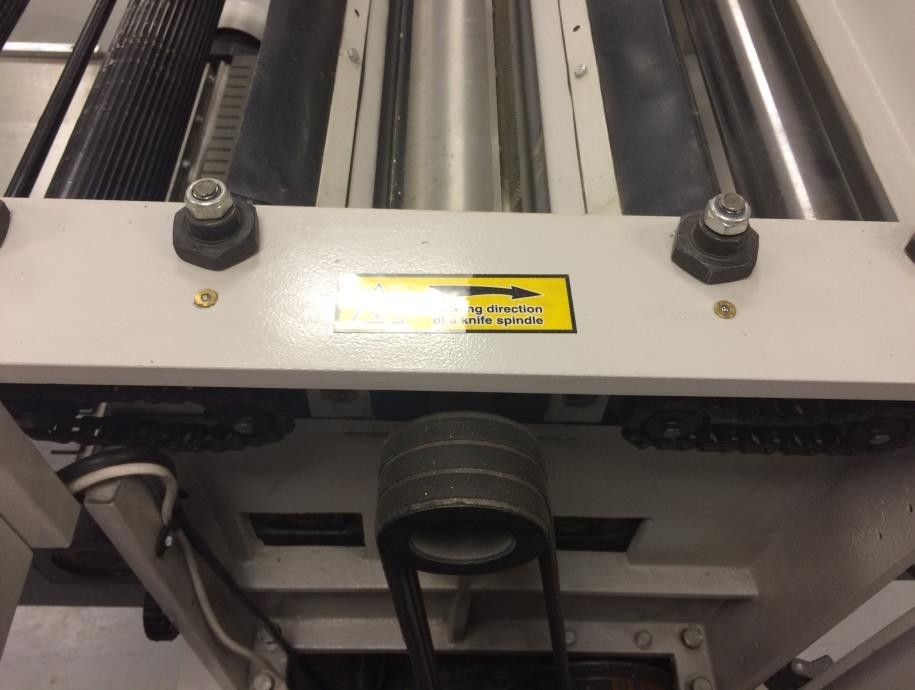

Привод рейсмусового вала, верхних и нижних подающих вальцов осуществляется от мощного двигателя посредством клиноременной передачи и цепей.

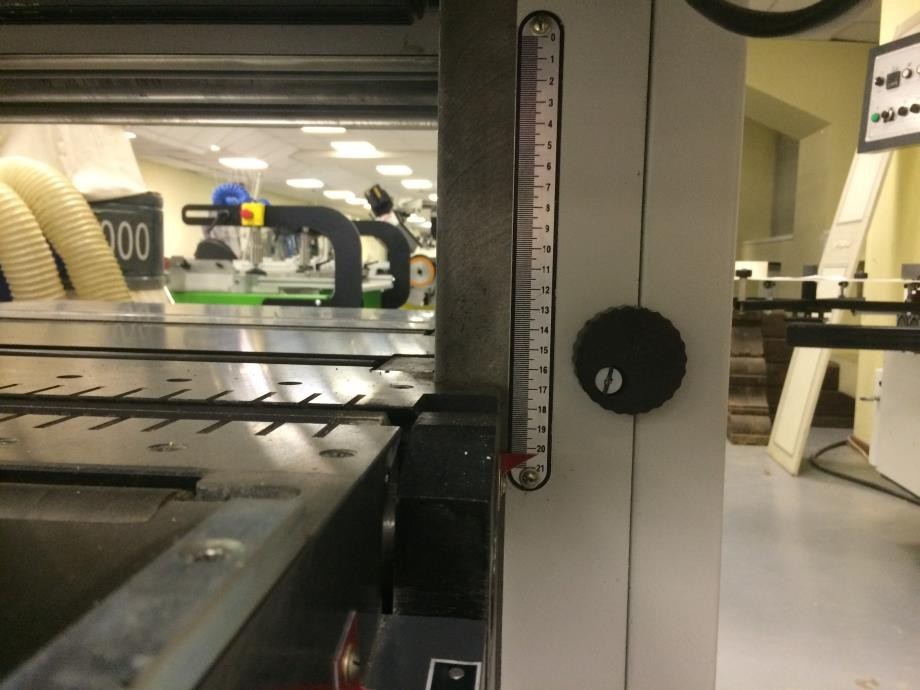

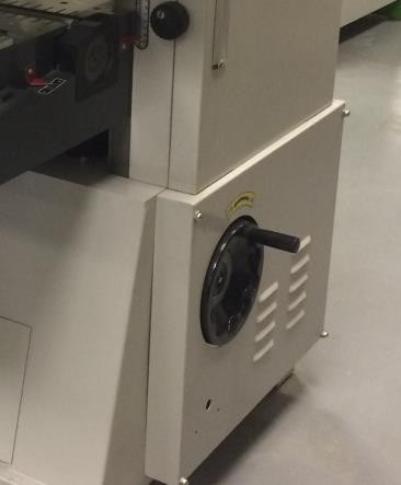

ПОДЪЕМ / ОПУСКАНИЕ СТОЛА

Подъем / опускание стола вручную с помощью маховика, расположенного на боковой части станка.

ВЕРХНЯЯ И БОКОВАЯ КРЫШКА

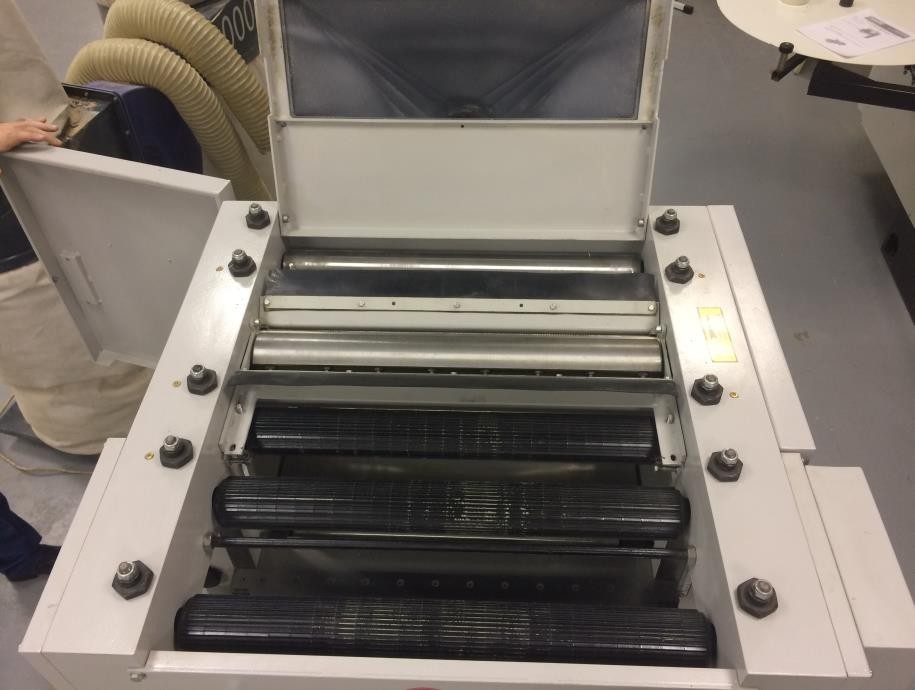

Откидная система верхней крышки обеспечивает легкий доступ к ножевому валу для обслуживания и замены ножей.

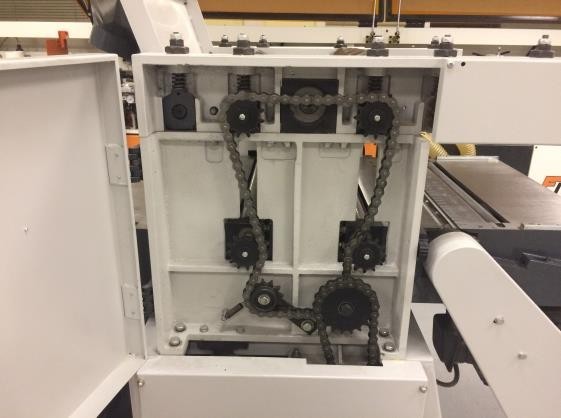

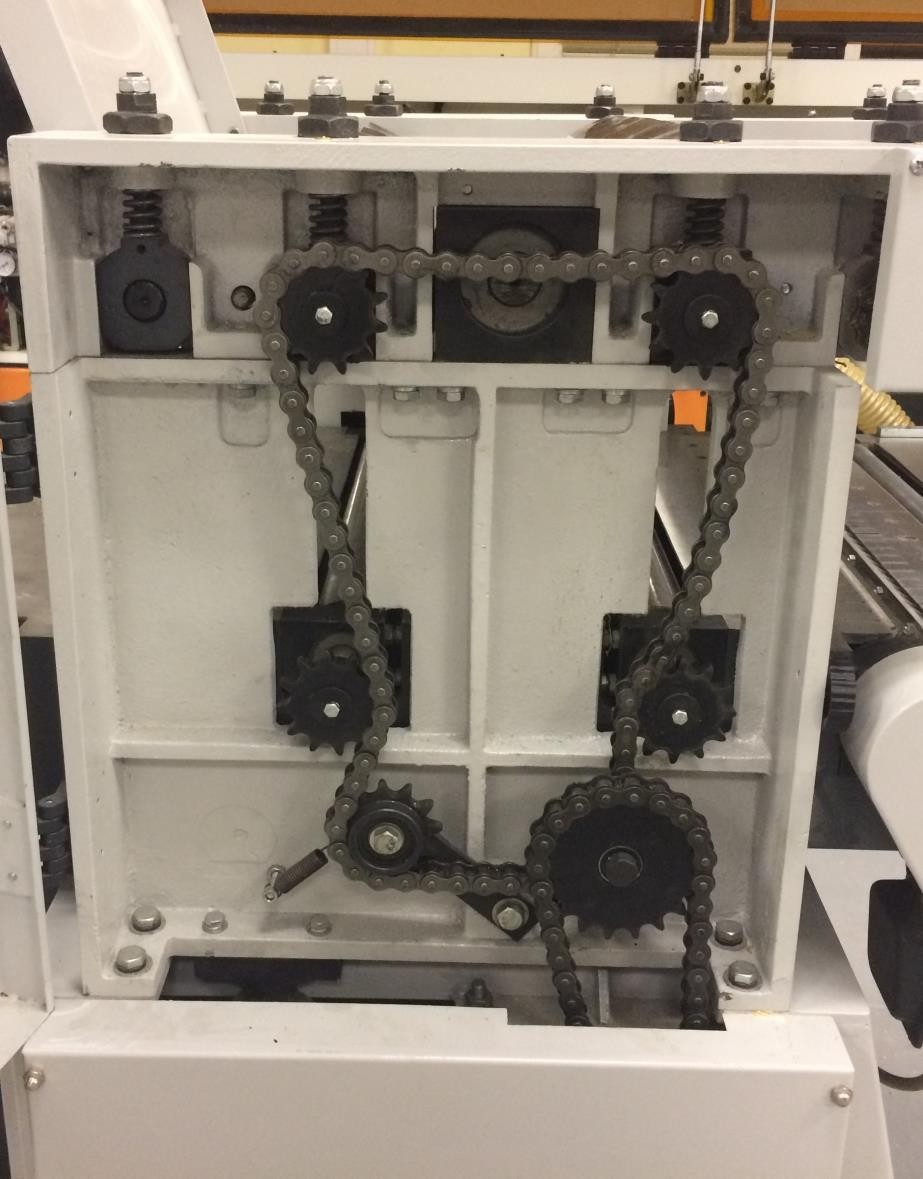

Сбоку легкий доступ к приводам вальцов подачи и цепям для обслуживания.

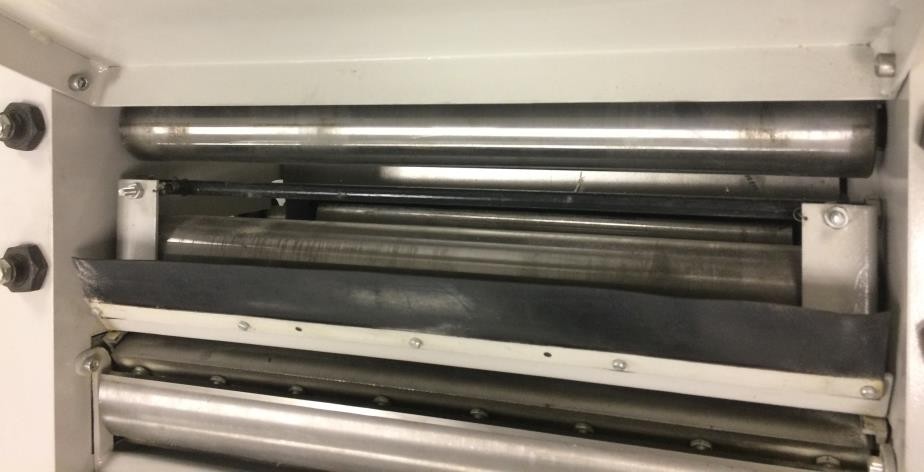

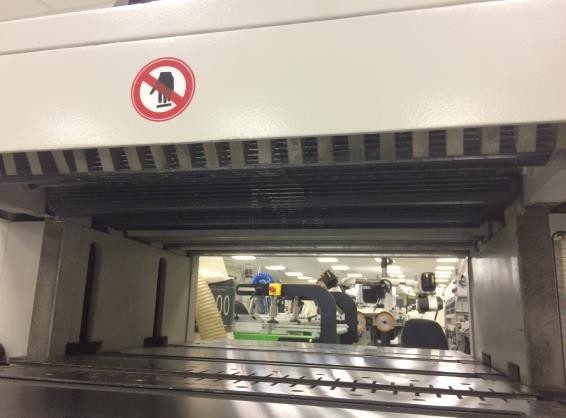

ПРИНИМАЮЩИЕ ВАЛЬЦЫ

На выходе заготовку принимают гладкие приводные стальные валы.

ПРЕСС-МАСЛЕНКИ

На верхней части станка расположены пресс масленки для смазки цепей привода подающих вальцов.

ЭКСГАУСТЕРНЫЕ ВОРОНКИ

Выброс стружки осуществляется через эксгаустерные воронки.

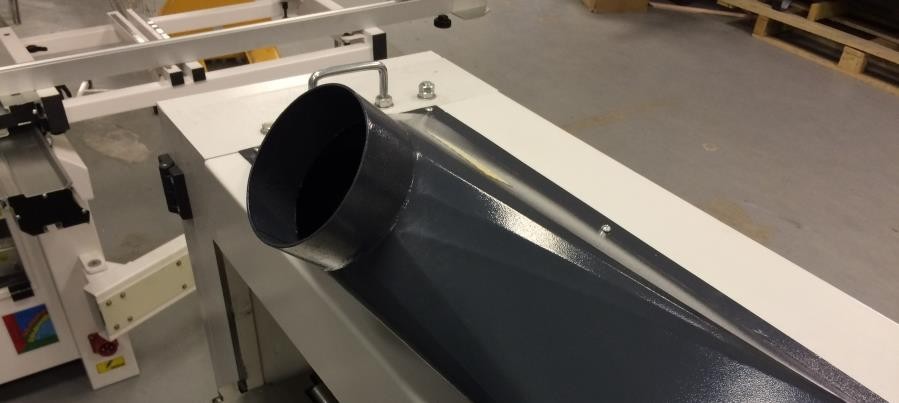

Фото сверху – аспирационный патрубок от верхнего (рейсмусового) ножевого вала.

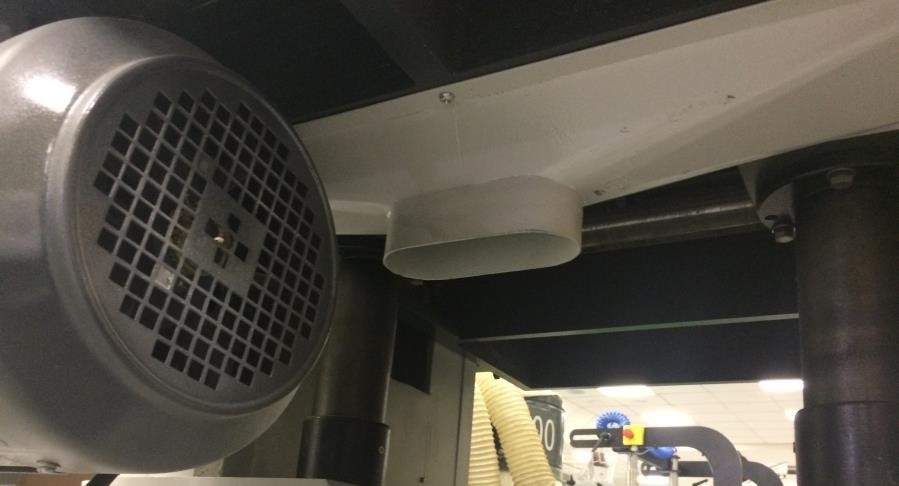

Фото снизу – аспирационный патрубок от нижнего (фуговального) ножевого вала.
