Брусующие станки серии ВИТЯЗЬ 4
Основные характеристики
Максимальный диаметр бревен: 390/400мм , 450/460мм
Диаметр пил: 550/560мм, 630/650мм
НАЗНАЧЕНИЕ ДИСКОВЫХ МНОГОПИЛЬНЫХ СТАНКОВ СЕРИИ "Витязь 4 М"
Дисковые брусующие (брусовальные, бревнопильные, круглопильные) станки тяжелого класса "Витязь 4х550М" и "Витязь 4х630М" предназначены для распиловки в поточном режиме круглого леса на лафет и необрезную доску. Максимальный диаметр распиливаемой древесины (в комле) – для "Витязь 4х550М" - 390/400 мм (для пил диаметром 550мм и 560мм соответственно), для "Витязь 4х630М" - 450/460 мм (для пил диаметром 630мм и 650мм соответственно).
Станки призваны решить ключевую задачу лесопильного производства - первичная переработка круглого леса с производительностью от 200 и более куб. м. в смену. Только обладая оборудованием такого класса, собственники лесопильного бизнеса могут планировать серьезное производство доски и бруса в объемах, которые позволят обеспечить общую высокую рентабельность предприятия.
В свою очередь, большие объемы переработки круглого леса делают рентабельным и необходимым развитие глубокой переработки древесины и утилизации отходов, т. е. выводят лесопильное производство на качественно новый уровень.
Станки серии "Витязь 4 М" сделаны по схеме с четырьмя валами (два верхних, два нижних), каждый пропил выполняется двумя дисковыми пилами, расположенными в одной плоскости, что позволяет получить приемлемую толщину пропила и использовать относительно недорогие и доступные стандартные пилы различных производителей диаметром 550/560 мм ("Витязь 4х550М") и 630/650 мм ("Витязь 4х630М").
|
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ "Витязь 4 М"
На многопильные брусующие станки серии "Витязь 4 М" может быть установлено 4, 8 или 12 пил, диаметром 550/560мм ("Витязь 4х550М") или 630/650мм ("Витязь 4х630М").
Электромеханический привод регулировки пил, по желанию заказчика, может быть оснащен системой электроного задания расстояния между пилами (электронная линейка).
В конструкции брусовальных станков серии "Витязь 4 М" большое внимание уделено вопросу безопасности работы. Система предохранения от вылета доски или горбыля в обратную сторону включает ряд мощной когтевой защиты и боковые подпружиненные шторки, что соответствует самым высоким требованиям безопасности.
При пилении станки потребляют не всю номинальную мощность установленных двигателей, а мощность, соответствующую нагрузке.
Вытяжные "зубастые" рябухи, установленные в базовой комплектации, привод которых синхронизирован с приводом подачи бревна в зону пиления, поддерживают пакет распиленного материала на выходе из станка и делают работу по приемке распиленной продукции более простой и безопасной для персонала, а так же позволяют автоматизировать весь процесс работы линии распиловки бревен.
Пиление на всех валах встречное, опил выносится из центра бревна наружу, таким образом степень загрязнения сырья не оказывает существенного влияния на износ инструмента.
ПРИНЦИП ДЕЙСТВИЯ СТВНКОВ "Витязь 4 М"

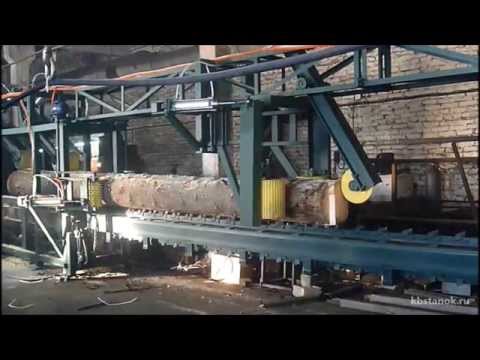

Витязь 4х550М" и "Витязь 4х630М" относятся к станкам проходного типа, т. е. при обработке движется заготовка, а сам обрабатывающий узел неподвижен.
Бревна подаются в пильный узел и вытягиваются из него с помощью широких гусениц. Траверсы гусениц имеют форму перевернутой трапеции и образуют лоток, надежно удерживающий пиловочник.
На протяжении всего цикла распиловки бревна на гусеницах дополнительно фиксируют пневматические прижимы, повышающие стабильность пиления и обеспечивающие точность размеров готовой продукции даже при работе с сырьем существенной кривизны.
Пара вертикальных рябух полностью вытягивает горбыль и доски из пильного узла.
Опционально станки комплектуется подающим роликовым столом, приемным столом различных конфигураций, в т. ч. с автоматическим отделением горбыля и досок, а так же другими дополнительными опциями.
Расстояние между пилами на одном валу (толщина необрезной доски) регулируется разлучками различной ширины.
Каждый пильный вал вращается отдельным двигателем. Мощность главных двигателей определяется при заказе и может составлять от 4х15 до 4x45 кВт для "Витязь 4х550М" и до 4х55 кВт для "Витязь 4х630М". В базовой комплектации предлагаются двигатели мощностью 4х30 кВт.
При пилении четырьмя пилами на выходе получается лафет (двухкантный брус) и два горбыля. Если на станке установлено восемь пил, за один проход из бревна получается лафет, две подгорбыльных (необрезных) доски и горбыль с обеих сторон. Если установлено 12 пил, то необрезных досок будет 4.
Расклинивающие ножи, расположенные за пилами удерживают лафет и предотвращают затирание и перегрев пил. При изменении расстояния между центральными пилами, ножиавтоматически настраиваются на новый размер, отдельная регулировка расклинивающих ножей не требуется.
- Рама станка выполнена с существенным запасом прочности, вибрации и любые деформации исключены полностью.
- Регулировка размеров выпиливаемого лафета происходит очень быстро, простым нажатием кнопки. Снятия пил не требуется. Опционально устанавливается электронная линейка, а так же механизм позволяющий регулировать размер получаемого лафета буквально перед каждым бревном, что обеспечит ощутимый прирост полезного выхода материала.
- Перемещение пильных узлов при регулировке расстояния между пилами происходит по высокоточным калиброванным направляющим. Параллельность направляющих гарантируется особой методикой их установки: направляющие для правого и левого пильных узлов - единое целое. Предусмотрена централизованная система смазки направляющих.
- Гусеничная система подачи гарантирует стабильную подачу бревен даже существенной кривизны.
- Плавно регулируемая скорость подачи позволяет осуществлять пиление в оптимальных режимах при различных условиях, таких как диаметр сырья, количество пил, твердость породы, промороженность, сохраняя при этом высокую производительность.
- Высокая степень индивидуализации станка. Благодаря большому количеству различных опций каждый заказчик может скомплектовать себе станок, который будет максимально подходить для решения именно его задач.
- Надежные механизмы защиты: когтевая защита + шторки на входе для предотвращения вылета горбыля, системы автоматической остановки подачи в случае нештатной ситуации.
- Автоматизированное управление позволяет встраивать брусовал в лесопильные потоки с минимальным количеством работников. Оператор станка не перегружен и может параллельно управлять другими механизмами, например накопительной эстакадой и разобщителем бревен.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Параметр |
"Витязь 4х550М" |
"Витязь 4х630М" |
||
Кол-во валов, шт. |
4 |
|||
Диаметр пил, мм |
550 |
630 |
650 |
|
Количество пил, шт. |
4, 8 или 12 |
|||
Толщина пропила (пилы GASS, 630/650мм), мм |
5,5 |
6,0 / 6,7 |
||
Минимальная длина обрабатываемого бревна, м |
3 |
2 |
3 |
2 |
Максимальная длина обрабатываемого бревна, м |
не ограничена |
|||
Максимальный диаметр распиливаемого бревна (по комлю), мм |
390 |
450 |
460 |
|
Минимальный диаметр распиливаемого бревна (в вершине) |
150 (1201) |
|||
Расстояние между внутренними пилами, мм |
100 - 200 |
|||
Скорость подачи, м/мин |
5 - 30 |
|||
Скорость вращения пил, об/мин |
2850 |
1450 |
||
Электропривод пил: |
|
|
||
- мощность, кВт. |
4х30 |
от 4х15 до 4х45 |
4х30 |
от 4х15 до 4х55 |
- напряжение, В. |
380 |
|||
- частота вращения, об/мин |
2850 |
1450 |
||
Электропривод подачи: |
|
|||
- мощность, кВт. |
2х3 |
|||
- напряжение, В. |
380 |
|||
- частота вращения, об/мин |
1000 |
|||
Габаритные размеры (ДхШхВ), мм: |
|
|||
- станок без столов |
7560х3650х2500 |
7560х3700х2500 | ||
- станок с подающим и приемным столами |
28400х3650х3000 |
28400х3700х3000 |
||
Масса, не более, кг. |
8800 |
11300 |
9000 |
11500 |
Доставка
При покупке оборудования на сумму от 300 000 руб.:
- Бесплатная доставка по СПб или ЛО, но не далее 30 км от КАД (бесплатная доставка осуществляется открытым транспортом без манипулятора, транспорт с манипулятором оплачивается отдельно).
- Бесплатный забор, для заточки и ремонта, а также последующая развозка после завершения работ, курьерская доставка после завершения работ.
Доставка в регионы осуществляется транспортными компаниями.
Оплата
Для наших клиентов мы предлагаем удобные варианты оплаты:
- Наличными
- Безналичными
- Visa/MasterCard
Лизинг и кредит
Вы можете воспользоваться предложениями наших партнеров и приобрести оборудование в лизинг или кредит. Эти способы оплаты дадут возможность начать работу даже если вын е располагаете в данной момент всей суммой для покупки.
Похожееоборудование
