Ручной ленточнопильный станок для резки металла BS 180 FH (380 V)

Каталог

Ручной ленточнопильный станок для резки металла BS 180 FH (380 V)

Основные характеристики

Тип станка
Ручной с гидроразгрузкой
Сечение обрабатываемой детали
Ø 180 / 300 x 180 мм
Угол поворота рамы
0 - 45°
Размер ленточного полотна
20 x 0,9 x 2360 мм
Установленная мощность
0,9 кВт
Вес 175 кг

111 934 руб.

Сервисное
обслуживание

Гарантия
1 год

Купить
в кредит

Купить
в лизинг

НАЗНАЧЕНИЕ:

Ленточнопильный станок MetalTec BS 180 FH (380 V) предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей. Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется массивная станина, а в качестве режущего модуля – пильная рама. Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения нЭлементы

а шкивы. Пильная рама опускается под собственным весом, а регулируемый гидравлический цилиндр (гидроразгрузка), позволяет регулировать скорость опускания пильной рамы, в зависимости от установленной заготовки и режимов пиления.

Преимущества ручных ленточнопильных станков по металлу:

Высокая точность обработки благодаря управляемым направляющим с подшипниками – позволяет получить более качественный рез в сравнении с аналогами других производителей.
Экономия материала при обработке, за счет малой ширины резки – позволяет экономить материал, а также производить точный распил за счет минимальной вибрации ленточного полотна.
Возможность резки под разными углами – до 45 (60)°позволяет производить резку под разными углами, для последующей сварки конструкций.
Пакетная резка, и резка нескольких заготовок одновременно – позволяет экономить время на обработку, распиливая несколько заготовок за одну установку.
Возможность резки различных заготовок: труб, профилей и т.д. – делает станок широко применимым как на мелких производствах и мастерских, так и серийно обработать большинство используемых на производстве материалов.

Справочная информация

СХЕМА ОБРАБОТКИ:

СТАЛЬНЫЕ ТРУБЫ	МЕТАЛЛИЧЕСКИЙ ПРОФИЛЬ	МЕТАЛЛИЧЕСКИЙ ПРУТОК

ДВУТАВРОВЫЕ БАЛКИ	ПРОКАТ РАЗЛИЧНОЙ ФОРМЫ	ШВЕЛЛЕР

Конструктивные особенности

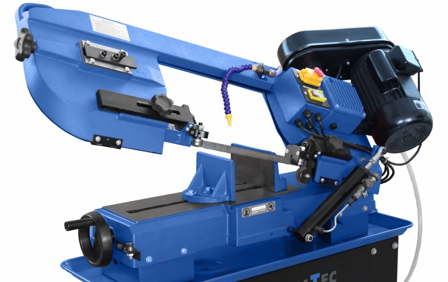

	ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА Конструкция станка представляет собой надежное и жесткое основание (станина) на котором установлена прочная пильная рама из чугуна с редукторным приводом и ленточнопильным полотном.
	ПОВОРОТНЫЕ МЕХАНИЧЕСКИЕ ТИСКИ Обеспечивают надежную фиксацию заготовки за счет большой площади поверхности и рифленых губок. В движение тиски приводятся удобным маховиком, что делает процесс фиксации быстрым и защищает от произвольного смещения заготовки.
	СИСТЕМА ГИДРОРАЗГРУЗКИ Опускание пильной рамы в зону резания заготовки происходит за счет собственного веса пильного модуля, где скорость опускания регулируется гидроцилиндром (гидроразгрузка).

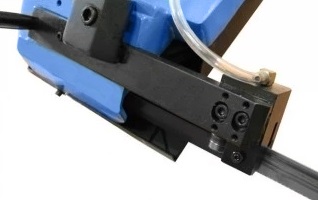

	УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ Точность резки на станке достигается за счет перпендикулярно установленного ленточнопильного полотна, которое надежно поддерживается шариковыми подшипниками с увеличенным сроком эксплуатации (встроены в направляющие на пильной раме).
	АВТОМАТИЧЕСКАЯ СИСТЕМА ПОДАЧИ СОЖ Станок оснащен системой подачи смазочно-охлаждающей жидкости (СОЖ), что дает дополнительную износостойкость полотну и защиту от коррозии комплектующих. Использование СОЖ существенно увеличивает качество и количество отрезаемых заготовок, сокращает расходы производства на ленточные полотна и обслуживание станка.
	РЕЖИМ СКОРОСТИ ВРАЩЕНИЯ ПОЛОТНА Скорость вращения полотна изменяется в 4х диапазонах и регулируется с помощью ременной передачи, что позволяет подобрать оптимальный режим резки для каждого вида материала и сечения заготовки.
	МОЩНЫЙ ДВИГАТЕЛЬ Стойки к перегрузкам мощный двигатель станка позволяет развивать скорость вращения полотна от 34 до 102 м/мин. Скорость вращения полотна подбирается исходя из параметров заготовок и легко меняться при переустановки ремня на шкивах.
	НАТЯЖЕНИЕ ПОЛОТНА Пильное полотно приводится в рабочее положение натяжным винтом, для достижения оптимального усилия натяжения, в области ведомого шкива установлен удобный механизм фиксации со шкалой.
	ПАНЕЛЬ УПРАВЛЕНИЯ Удобно расположенная панель управления станком существенно экономит рабочее пространство на производстве. Кнопка аварийного отключения легко доступна и делает процесс работы на станке максимально безопасным.

Станки на заводе METALTEC

КОМПЛЕКТАЦИЯ: Стандарт

ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА	+
НАДЕЖНЫЕ МЕХАНИЧЕСКИЕ ТИСКИ	+
СИСТЕМА ГИДРОРАЗГРУЗКИ	+
УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ	+
ПОВОРОТНАЯ ПИЛЬНАЯ РАМА	+
	9 075 ¥

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Мощность двигателя, Вт	750 (3 HP)
Размеры пильного полотна, мм	2360 х 20 х 0,9
Скорость резания, м/мин	34, 41, 59, 98 (50 Гц)
Угол разворота пильной рамы, °	0 ~ 45
Высота стола, мм	550
Мощность насоса подачи СОЖ, Вт	150
Сечение обрабатываемой детали при – 45°, мм
●	100
▅	100 х 170
Сечение обрабатываемой детали при – 90°, мм
●	180
▅	300 х 180

Габаритные размеры:

Длина, мм	1260
Ширина, мм	460
Высота, мм	1080
Вес нетто, кг	147
Вес брутто, кг	175
