Ручной ленточнопильный станок для резки металла BS 250 FH

Каталог

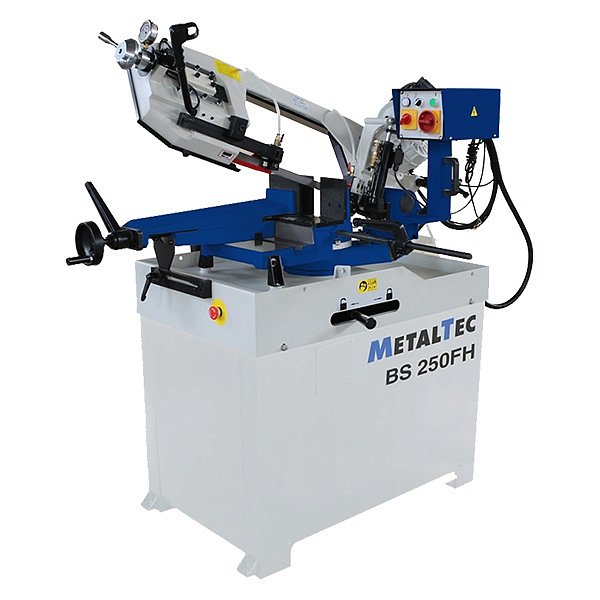

Ручной ленточнопильный станок для резки металла BS 250 FH

Основные характеристики

Тип станка
Ручной с гидроразгрузкой
Сечение обрабатываемой детали
Ø 250 / 240 x 240 мм
Угол поворота рамы
- 45 до + 60°
Размер ленточного полотна
27 x 0,9 x 2715 мм
Установленная мощность
1,5 кВт
Вес 394 кг

268 597 руб.

Сервисное
обслуживание

Гарантия
1 год

Купить
в кредит

Купить
в лизинг

НАЗНАЧЕНИЕ:

Ленточнопильный станок MetalTec BS 250 FH предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей. Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется массивная станина, а в качестве режущего модуля – пильная рама. Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается под собственным весом, а регулируемый гидравлический цилиндр (гидроразгрузка), позволяет регулировать скорость опускания пильной рамы, в зависимости от установленной заготовки и режимов пиления.

Преимущества ручных ленточнопильных станков по металлу:

Высокая точность обработки.
Превосходное качество резки.
Экономия материала при обработке, за счет малой ширины резки.
Возможность резки под разными углами – 0°~ 60°
Пакетная резка, и резка нескольких заготовок одновременно.
Возможность резки различных заготовок: труб, профилей и т.д.

Комплект поставки:

Станок в сборе
Тумба станка
Пильное полотно
Упор для серийной резки
Инструкция по эксплуатации

Справочная информация

СХЕМА ОБРАБОТКИ:

СТАЛЬНЫЕ ТРУБЫ	МЕТАЛЛИЧЕСКИЙ ПРОФИЛЬ	МЕТАЛЛИЧЕСКИЙ ПРУТОК

ДВУТАВРОВЫЕ БАЛКИ	ПРОКАТ РАЗЛИЧНОЙ ФОРМЫ	ШВЕЛЛЕР

Конструктивные особенности

	ПОВОРОТНАЯ ПИЛЬНАЯ РАМА Резка заготовок на угол от -45° до 60° осуществляется за счет изменения угла поворота пильной рамы. Оператор подбирает по градусной шкале необходимый угол реза, и жестко его фиксирует блокирующим рычагом, удобно расположенным на тумбе станка.
	РЕГУЛИРОВКА ПОЛОЖЕНИЯ ПИЛЬНОЙ РАМЫ Станок оснащен 500 мм упором с мерной линейкой, что существенно сокращает время перенастройки оператором станка при серийной резке.
	ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА Конструкция станка представляет собой надежное и жесткое основание (станина), на котором установлена прочная пильная рама из чугуна. Данная конструкция существенно снижает вибрацию и повышает точность позиционирования режущего инструмента.

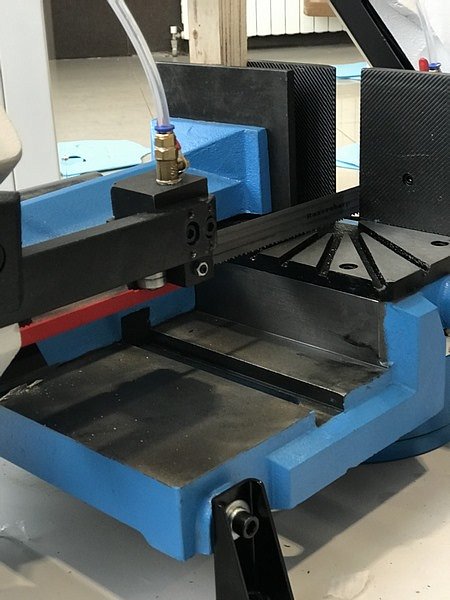

	НАДЕЖНЫЕ МЕХАНИЧЕСКИЕ ТИСКИ Зажимной узел станка (тиски) обеспечивает надежную фиксацию заготовки за счет большой площади поверхности рифленых губок. В движение тиски приводятся удобным маховиком с рычагом быстрой доводки, что делает процесс фиксации быстрым, защищает от произвольного смещения заготовки.
	СИСТЕМА ГИДРОЗАГРУЗКИ Опускание пильной рамы в зону резания заготовки происходит за счет собственного веса пильного модуля, где скорость опускания регулируется гидроцилиндром (гидроразгрузка).

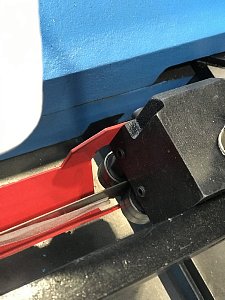

	УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ Точность резки на станке достигается за счет перпендикулярно установленного ленточнопильного полотна, которое надежно поддерживается закаленными шариковыми подшипниками.
	БЫСТРАЯ СМЕНА ИНСТРУМЕНТА Натяжение ленточнопильного полотна осуществляется удобным вентилем, степень натяжения видна и контролируется на специальном индикаторе.
	МОЩНЫЙ ДВИГАТЕЛЬ Надежная работа на протяжении всего срока эксплуатации, обеспечивает мощный двигатель. Он приводит в движение пильное полотно, обеспечивая оптимальную скоростью резания для различных видов материалов.
	РЕЖИМЫ РАБОТЫ СТАНКА Универсальность оборудования подтверждается возможностью работы в ручном режиме и режиме гидроразгрузки. Ручной режим применим для разового резания небольших заготовок, а режим гидроразгрузки подходит для серийного.
	ТЕНЗОМЕТР Контроль за натяжением режущего полотна осуществляется оператором на протяжении всей рабочей смены, для этого на станок установлен удобный узел натяжения с жидкостным тензометром.

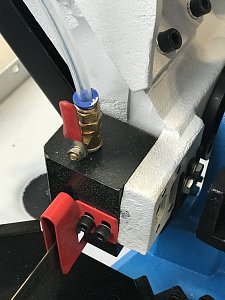

	ДВУХТОЧЕЧНАЯ СИСТЕМА АВТОМАТИЧЕСКОЙ ПОДАЧИ СОЖ Для удаления стружки из зоны резания, предотвращения перегрева режущей кромки инструмента и заготовки на станках Metaltec установлена автоматическая (многоточечная) система подачи СОЖ (смазочно-охлаждающая жидкость).
	ПАНЕЛЬ УПРАВЛЕНИЯ Выносная панель управления Европейского типа с подробным описанием органов управления на русском языке, делает удобной работу оператора. При работе с крупными заготовками предусмотрен поворот пульта на угол.

Станки на заводе METALTEC

КОМПЛЕКТАЦИЯ: Стандарт

РЕГУЛИРОВКА ПОЛОЖЕНИЯ ПИЛЬНОЙ РАМЫ	+
БЫСТРАЯ СМЕНА ИНСТРУМЕНТА	+
НАДЕЖНЫЕ МЕХАНИЧЕСКИЕ ТИСКИ	+
ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА	+
СИСТЕМА ГИДРОЗАГРУЗКИ	+
УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ	+
ПОВОРОТНАЯ ПИЛЬНАЯ РАМА	+
	21 375 ¥

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Мощность двигателя, Вт	1500 (380 V)
Размеры пильного полотна, мм	2715 x 27 x 0,9
Скорость резания, м/мин	72 / 36
Угол разворота пильной рамы, °	- 45 (60)
Высота стола, мм	1020
Сечение обрабатываемой детали при – 90°, мм
●	250
■	240 x 240
▅	310 х 240
Сечение обрабатываемой детали при – 45°, мм
●	200
■	170 х 170
▅	190 х 170
Сечение обрабатываемой детали при – 60°, мм
●	120
■	95 х 95
▅	120 х 95

Габаритные размеры (рама):

Длина, мм	1540
Ширина, мм	700
Высота, мм	1050

Габаритные размеры (основание):

Длина, мм	1100
Ширина, мм	760
Высота, мм	180
Вес нетто, кг	341
Вес брутто, кг	394
