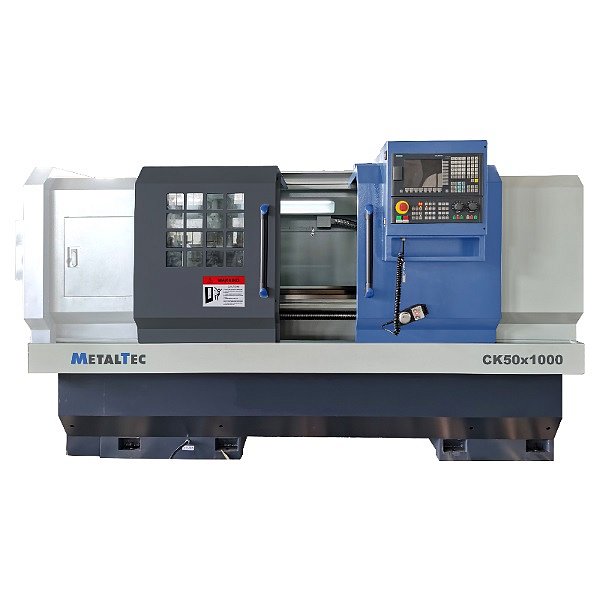

Токарный станок c ЧПУ с прямой станиной MetalTec CK 50x1000 (гидравлика)
Основные характеристики
- Ø обработки 500 мм
- Расстояние между центрами
1000 мм
- Мощность двигателя
11 кВт
- Система ЧПУ Siemens/Fanuc
- Тип направляющих
Скольжения
- Вес 3450 кг
НАЗНАЧЕНИЕ:
Токарный станок с ЧПУ - MetalTec CK 50x1000 предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.
Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станки MetalTec NEXT 50x1000 обладают высокой жесткостью > HRC55 и применяются для обработки внутренних и наружных поверхностей деталей с криволинейным и ступенчатым профилем, включая сверление, зенкерование, нарезание резьбы.
СХЕМА ОБРАБОТКИ:
|
|
|
|
| Внутреннее точение | Наружное точение | Точение наружной резьбы | Наружная отрезка и обработка канавок |
ОСОБЕННОСТИ:
- Горизонтальная станина из чугуна обеспечивает высокую жесткость
- Станина имеет индукционную закалку с твердостью > HRC55
- Гидравлический привод пиноли задней бабки
- Полное кабинетное ограждение
- Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность
- Проходное отверстие шпинделя 65 мм
- Оригинальные компоненты SIEMENS или Fanuc с увеличенной гарантией на 12 месяцев
- Шкаф с электрокомпонентами, степень защиты IP54
ПРЕИМУЩЕСТВА:
- Современный внешний вид станка, высокое качество лакокрасочного покрытия
- Эргономичный дизайн и удобное расположение основных модулей станка
- Станок компактный, занимает мало пространства на производстве
- Литая станина из чугуна является гарантом высокой жесткости и долговечности станка
- Чугунная станина сводит на нет рабочие вибрации
- Мощный двигатель для стабильной и высоко производительной работы
- Система установки и смены инструмента для решения технических задач любой сложности
- Подача смазочно-охлаждающей жидкости в зону резки
- Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка
|

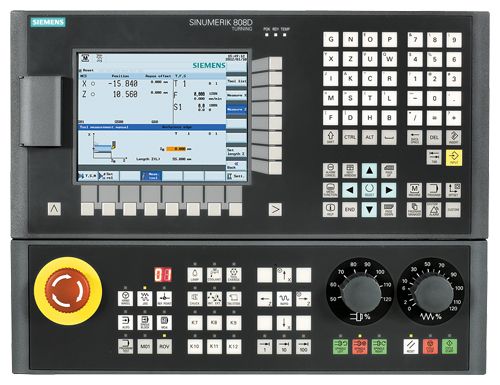

SINUMERIK 808D Advanced Оптимально адаптирована к использованию в стандартных станках с поддержкой токарной и фрезерной технологии Панель оператора из магниевого литья под давлением, а также высокая степень защиты, позволяют использовать системы ЧПУ SINUMERIK 808D и в жестких условиях окружающей среды |
|
ПРИВОДНАЯ СИСТЕМА SINAMICS Благодаря множеству технических инноваций приводная система SINAMICS задает новые масштабы в классе приводов для компактных токарных и фрезерных станков. Возможности и точность системы ЧПУ и привода в полной мере раскрываются только при гарантированной передаче на оси станка. Именно здесь нужны двигатели подачи SINAMICS с их идеальными динамикой и точностью. Двигатели шпинделей SINAMICS предлагают великолепное решение. Минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка. |
|

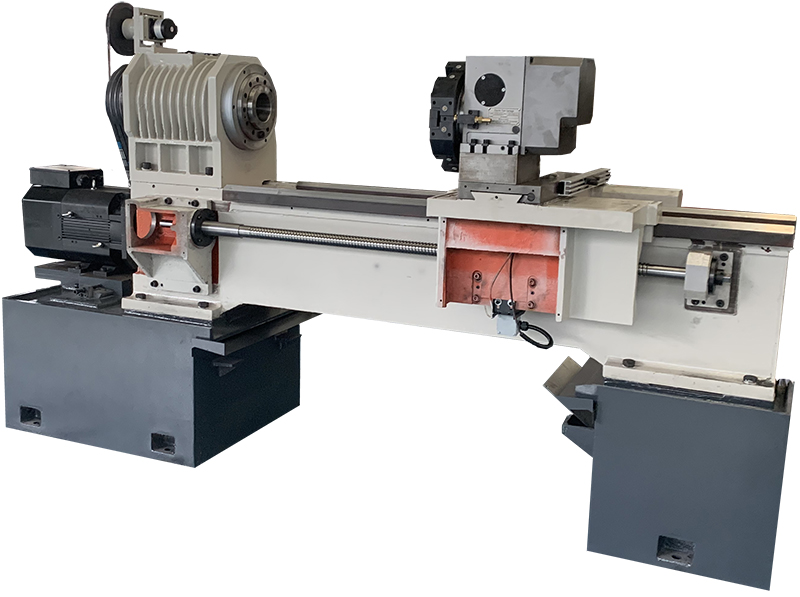

МАССИВНАЯ СТАНИНА ИЗ ЧУГУНА Элементы конструкции станины отливаются из высокопрочного сплава чугуна Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции. Для снятия напряжения станины проходят термическую обработку. Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности. |
|
НАПРАВЛЯЮЩИЕ СКОЛЬЖЕНИЯ Это широко применяемый тип направляющих, которые обладают высокой грузоподъемностью и жесткостью. В нормальных условиях эксплуатации не требуют специального технического обслуживания, помимо периодического добавления смазки, и могут прослужить долго, сохраняя высокие скоростные характеристики, высокую точность позиционирования и плавность хода. |
|
8-МИ ПОЗИЦИОННАЯ РЕВОЛЬВЕРНАЯ ГОЛОВА
Максимальное количество устанавливаемых инструментов составляет – 8 ед. Данная модель револьверной головки оснащается инструментальными блоками для обработки внешнего диаметра, с размером инструмента 25 х 25 мм и расточными блоками диаметром 32 мм. |
|
ВЫСОКОТОЧНЫЙ ШПИНДЕЛЬ Станок оснащен высокоточным шпинделем, можно установить механические, гидравлические и цанговые патроны, что обеспечивает универсальные возможности обработки. Шпиндель оснащен двойным рядом роликовых подшипников в сочетании с радиально-упорными шарикоподшипниками, которые выдерживают радиальные и осевые нагрузки. |
|
КОНСТРУКЦИЯ БЛОКА БАЗИРОВАНИЯ ШПИНДЕЛЯ Блок базирования шпинделя, имеет симметричную конструкцию, что позволяет равномерно распределять усилия нагрузки на шпиндель, блок базирования шпинделя и станину станка. Способствует наилучшей защите и компенсации вибраций и образует более прочную и жесткую цельную структуру, что особенно нужно при обработке тяжелых заготовок, и при импульсной подаче. |
|

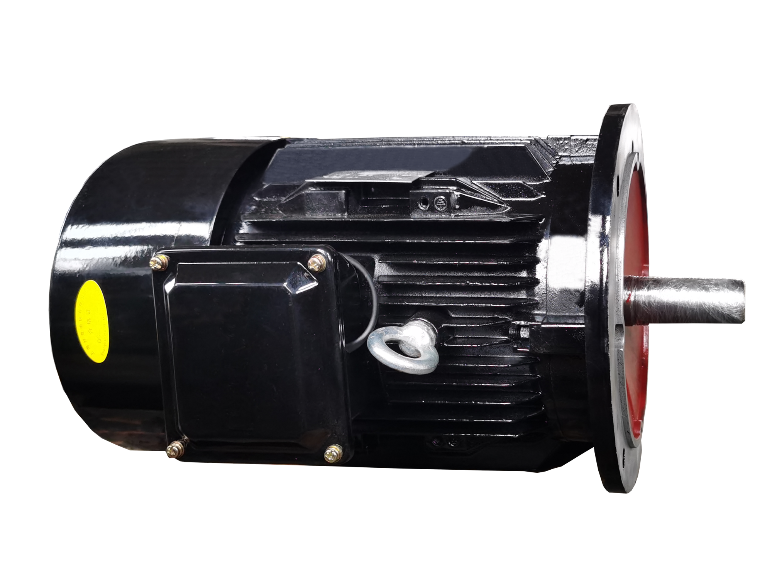

ВЫСОКОСКОРОСТНОЙ ЭЛЕКТРОДВИГАТЕЛЬ ГЛАВНОГО ПРИВОДА
Станок оснащен высокоскоростным надежным двигателем. |
|

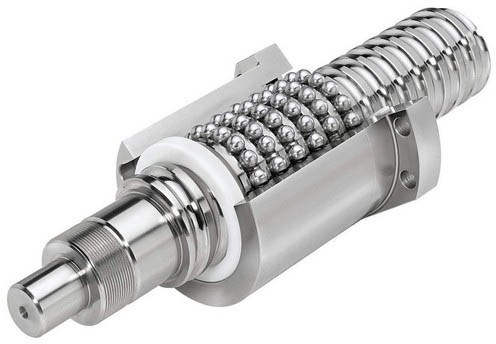

ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА (КЛАСС ТОЧНОСТИ С3) Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – инструментального блока (резцедержка). Прецизионные шлифованные шарико-винтовые передачи обеспечивают высокую точность и повторяемость позиционирования инструмента (даже при высоких нагрузка при грубой обработке), плавное перемещение инструментального блока и его длительный срок службы. |
|

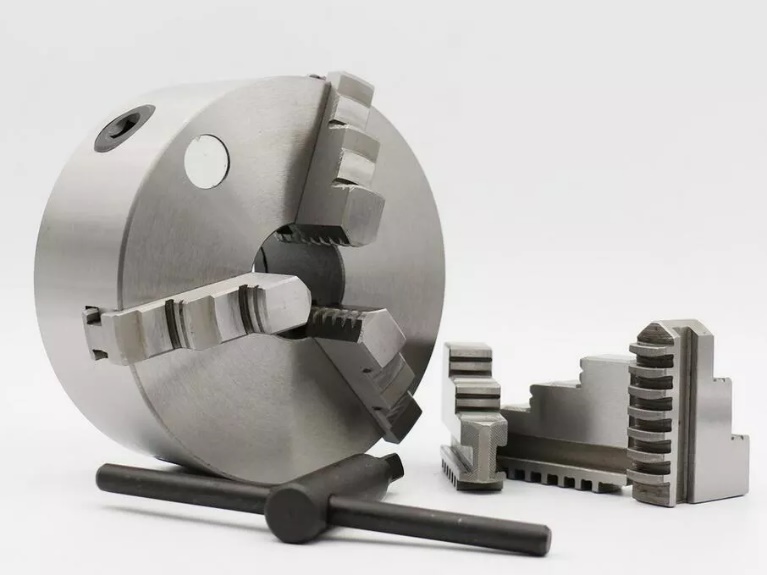

3-Х КУЛАЧКОВЫЙ ЗАЖИМНОЙ ПАТРОН (РУЧНОЙ ЗАЖИМ) На станке устанавливается токарный патрон диаметром 320 мм с ручным зажимом заготовки. Также на станке могут быть установлены токарные патроны с гидравлическим и пневматическим зажимом. |

|
ГИДРАВЛИЧЕСКИЙ ПРИВОД ПИНОЛИ ЗАДНЕЙ БАБКИ Станок поставляется с задней бабкой с гидравлическим приводом пиноли. Задняя бабка применяется для фиксации вращающейся обрабатываемой заготовки. |
|
АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Обеспечивает бесперебойную своевременную смазку узлов станка. |
ОПЦИИ
|
ГИДРАВЛИЧЕСКИЙ ПАТРОН Предназначен для быстротечного зажима прутков и заготовок цилиндрического и иного сечения (четырехгранных, шестигранных и др.) Точность центрирования обеспечивается за счет упруго деформируемых зажимных элементов (кулачков), перемещающимися в рабочем пространстве одновременно. За счет этого обеспечивается самоцентрирование прутка или детали в патроне. Погрешность точности центрирование детали не превышает 0.05 – 0.08 мм |
КОМПЛЕКТАЦИЯ
|
|
ПРОФИ |
| SINUMERIK 808D Advanced | + |
| ПРИВОДНАЯ СИСТЕМА SINAMICS | + |
|
МАССИВНАЯ СТАНИНА ИЗ ЧУГУНА |
+ |
| НАПРАВЛЯЮЩИЕ СКОЛЬЖЕНИЯ | + |
|
8-МИ ПОЗИЦИОННАЯ РЕВОЛЬВЕРНАЯ ГОЛОВА |
+ |
| ВЫСОКОТОЧНЫЙ ШПИНДЕЛЬ | + |
| КОНСТРУКЦИЯ БЛОКА БАЗИРОВАНИЯ ШПИНДЕЛЯ | + |
| ВЫСОКОСКОРОСТНОЙ ЭЛЕКТРОДВИГАТЕЛЬ ГЛАВНОГО ПРИВОДА | + |
| ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА (КЛАСС ТОЧНОСТИ С3) | + |
| 3-Х КУЛАЧКОВЫЙ ЗАЖИМНОЙ ПАТРОН (РУЧНОЙ ЗАЖИМ) | + |
| ЗАДНЯЯ БАБКА | + |
| АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ | + |
|
ГИДРАВЛИЧЕСКИЙ ПРИВОД ПИНОЛИ ЗАДНЕЙ БАБКИ |
+ |
|
РЕВОЛЬВЕРНАЯ 6-ти ПОЗИЦИОННАЯ ГОЛОВКА |
+ |
|
АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ |
+ |
|
|
по запросу |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Габариты обрабатываемых деталей:
| Макс. диаметр обработки над станиной, мм | 500 |
| Макс. диаметр обработки над суппортом, мм | 280 |
| Расстояние между центрами, мм | 1000 |
Станина и направляющие:
| Тип станины | Монолитная станина из чугуна |
| Твердость направляющих станины | HRC 50 |
|
Ширина станины, мм |
400 |
| Направляющие по оси Z | Скольжения |
|
Направляющие по оси Х |
Скольжения |
Система управления и сервоприводы:
| Стойка управления | Siemens 808D Advanced |
|
Серводвигатели |
Siemens |
Шпиндель:
| Диаметр отверстия в шпинделе, мм | 80 |
| Проходное отверстие шпинделя (гидравлический патрон), мм | 60 |
|
Торец шпинделя |
А2-8 |
|
Конус шпинделя |
Ф90 мм 1:20 |
|
Патрон, мм |
250 |
|
Скорость вращения, об/мин |
150 - 1600 |
Перемещение и скорость подачи:
| Ход по оси Х, мм | 350 |
|
Ход по оси Z, мм |
1000 |
|
Х,Z ускоренная подача , м/мин |
6/8 |
Инструмент:
| Тип установки инструмента, мм |
8-ми позиционная револьверная головка |
|
Количество устанавливаемого инструмента, шт |
8 |
|
Размер инструмента, мм |
25 x 25 |
| Привод пиноли задней бабки | гидравлический |
|
Максимальное перемещение, мм |
150 |
|
Конус |
МТ5 |
Двигатель:
| Мощность шпинделя, кВт |
11 |
|
Мощность системы охлаждения, Вт |
120 |
Габаритные размеры:
| Длина, мм | 2860 |
|
Ширина, мм |
1600 |
|
Высота, мм |
1750 |
|
Вес, кг |
3100 |
Габаритные размеры в упаковке:
| Длина, мм | 3050 |
|
Ширина, мм |
1800 |
|
Высота, мм |
2060 |
|
Вес, кг |
3450 |
