Токарный станок ЧПУ с горизонтальной станиной MetalTec NEXT 50x1500 (KND)

Основные характеристики

Ø обработки 390 мм
Расстояние между центрами
1500 мм
Мощность двигателя
15 / 18 кВт
Система ЧПУ
KND K2000TF1i-D
Тип направляющих
Скольжения
Вес 2750 кг

2 782 334 руб.

Сервисное
обслуживание

Гарантия
1 год

Купить
в кредит

Купить
в лизинг

НАЗНАЧЕНИЕ

Токарный станок ЧПУ с горизонтальной станиной - MetalTec NEXT 50x1000 предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.

Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Станки MetalTec NEXT 50x1000 обладают высокой жесткостью > HRC55 и применяются для обработки внутренних и наружных поверхностей деталей с криволинейным и ступенчатым профилем, включая сверление, зенкерование, нарезание резьбы.

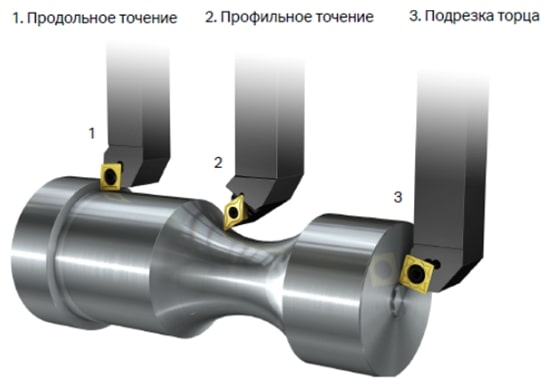

СХЕМА ОБРАБОТКИ

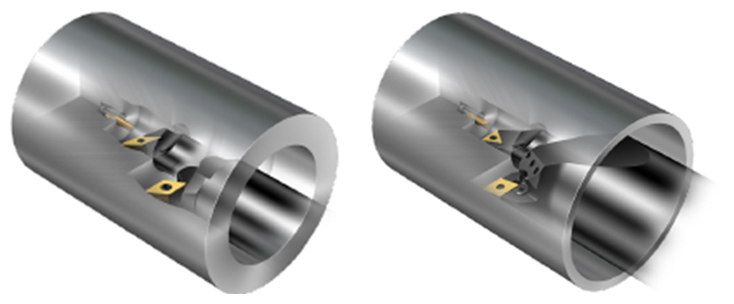

Внутреннее точение	Наружное точение

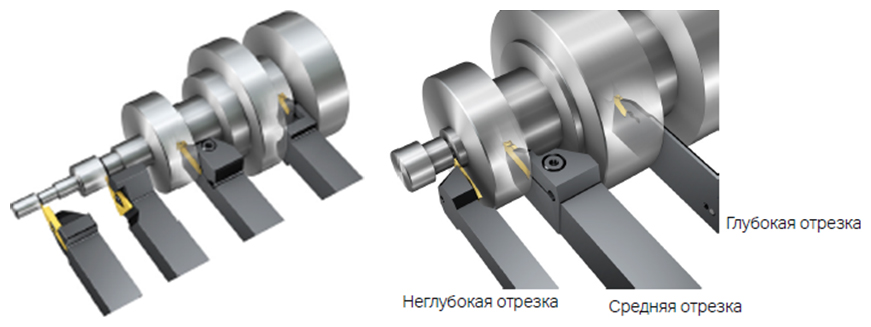

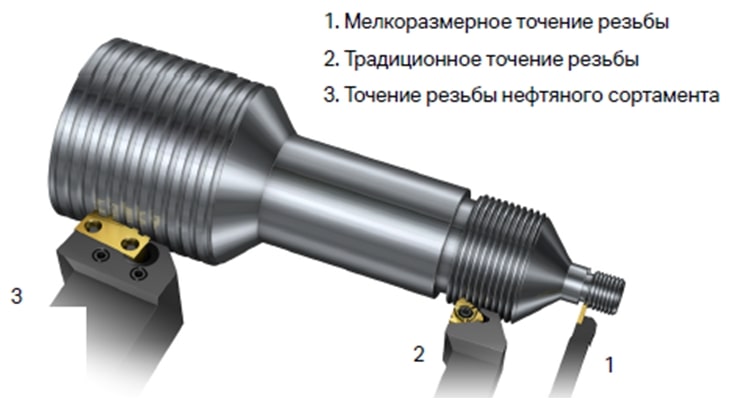

Точение наружной резьбы	Наружная отрезка и обработка канавок

ОСОБЕННОСТИ

Горизонтальная станина из чугуна обеспечивает высокую жесткость
Станина имеет индукционную закалку с твердостью > HRC55
Гидравлическая задняя бабка
Полное кабинетное ограждение
Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность
Проходное отверстие шпинделя 65 мм
Шкаф с электрокомпонентами, степень защиты IP54

ПРЕИМУЩЕСТВА

Современный внешний вид станка, высокое качество лакокрасочного покрытия
Эргономичный дизайн и удобное расположение основных модулей станка
Станок компактный, занимает мало пространства на производстве
Литая станина из чугуна является гарантом высокой жесткости и долговечности станка
Чугунная станина сводит на нет рабочие вибрации
Мощный двигатель для стабильной и высоко производительной работы
Система установки и смены инструмента для решения технических задач любой сложности
Подача смазочно-охлаждающей жидкости в зону резки
Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

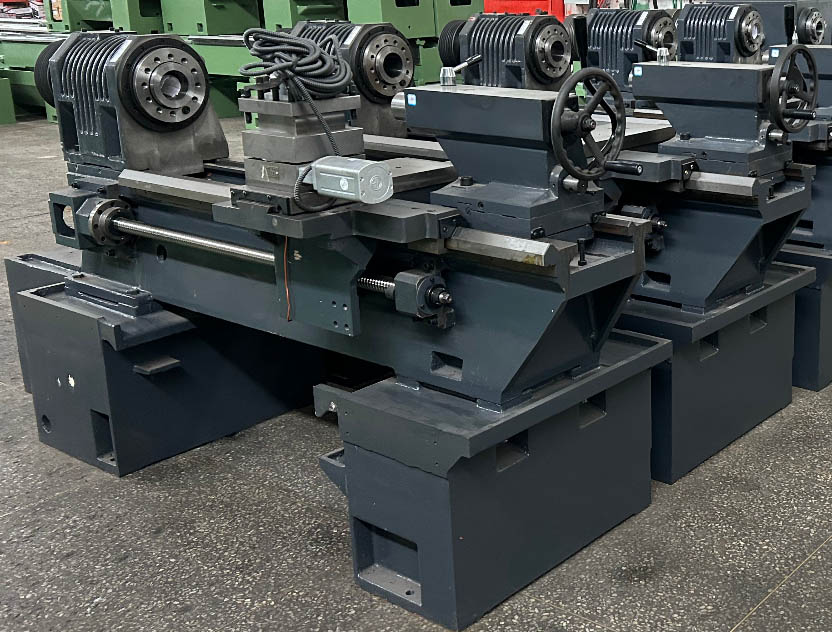

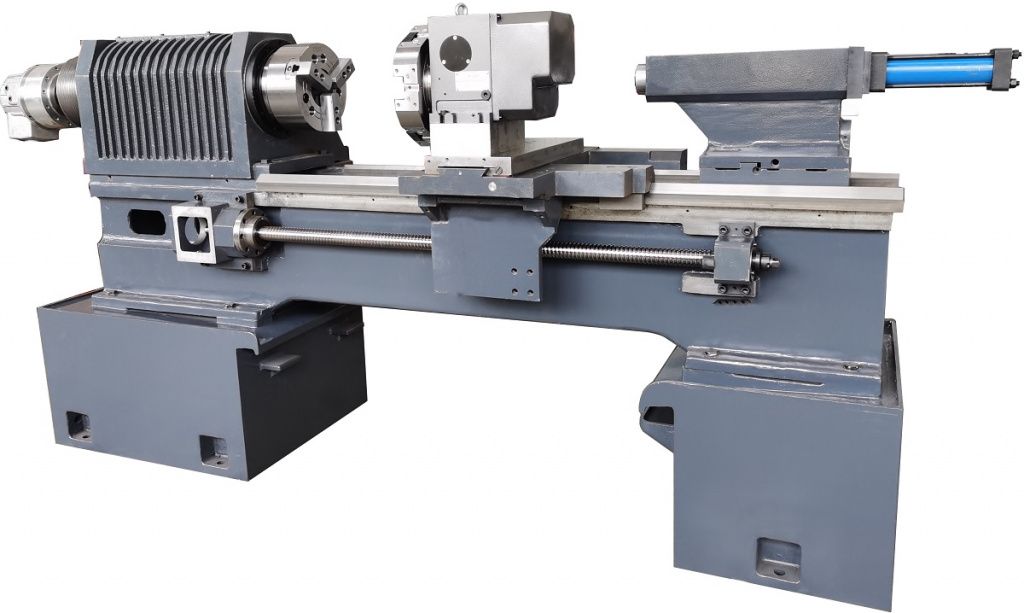

	МАССИВНАЯ СТАНИНА ИЗ ЧУГУНА Элементы конструкции станины отливаются из высокопрочного сплава чугуна Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции. Для снятия напряжения станины проходят термическую обработку. Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности.

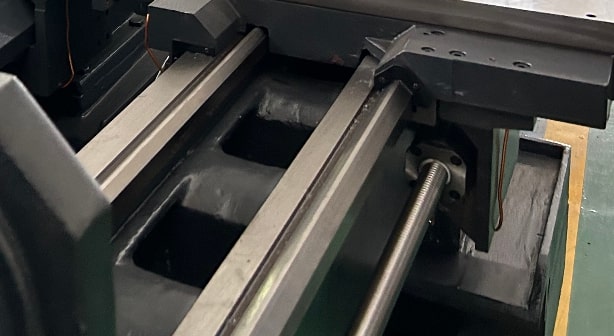

	НАПРАВЛЯЮЩИЕ СКОЛЬЖЕНИЯ Это широко применяемый тип направляющих, которые обладают высокой грузоподъемностью и жесткостью. В нормальных условиях эксплуатации не требуют специального технического обслуживания, помимо периодического добавления смазки, и могут прослужить долго, сохраняя высокие скоростные характеристики, высокую точность позиционирования и плавность хода.
	8-МИ ПОЗИЦИОННЫЙ РЕЗЦЕДЕРЖАТЕЛЬ Повышение производительности металлообработки за счет сокращения времени на смену инструмента. Смена вида операции происходит автоматически, благодаря закрепленной в держателе оснастке и быстрой переустановке резца в нужную позицию.

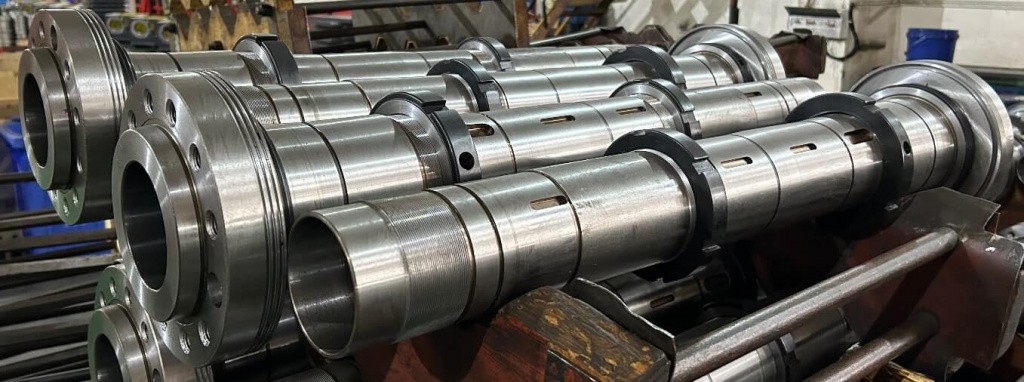

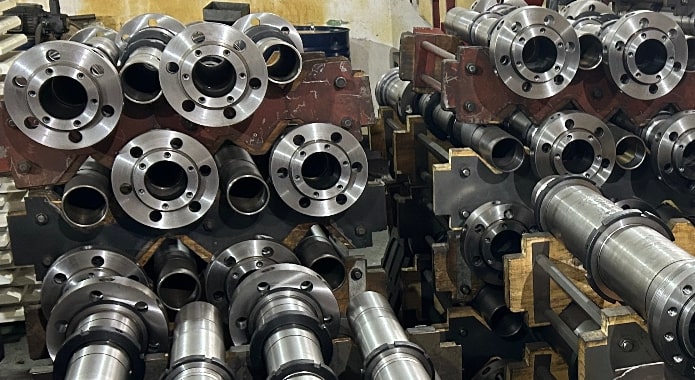

	ВЫСОКОТОЧНЫЙ ШПИНДЕЛЬ Станок MetalTec NEXT 50х1000 оснащен высокоточным шпинделем, можно установить механические, гидравлические и цанговые патроны, что обеспечивает универсальные возможности обработки. Шпиндель оснащен двойным рядом роликовых подшипников в сочетании с радиально-упорными шарикоподшипниками, которые выдерживают радиальные и осевые нагрузки.

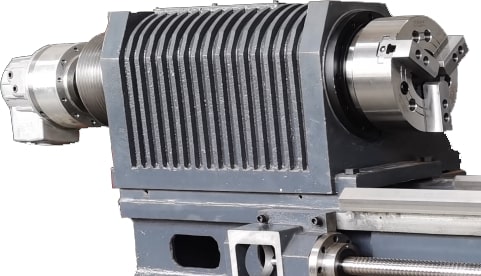

	КОНСТРУКЦИЯ БЛОКА БАЗИРОВАНИЯ ШПИНДЕЛЯ Блок базирования шпинделя, имеет симметричную конструкцию, что позволяет равномерно распределять усилия нагрузки на шпиндель, блок базирования шпинделя и станину станка. Способствует наилучшей защите и компенсации вибраций и образует более прочную и жесткую цельную структуру, что особенно нужно при обработке тяжелых заготовок, и при импульсной подаче.
	ВЫСОКОСКОРОСТНОЙ ЭЛЕКТРОДВИГАТЕЛЬ ГЛАВНОГО ПРИВОДА Станок оснащен высокоскоростным надежным двигателем. Вращение на шпиндель передается через ремень. Мощность электродвигателя главного привода – 11/15 кВт.

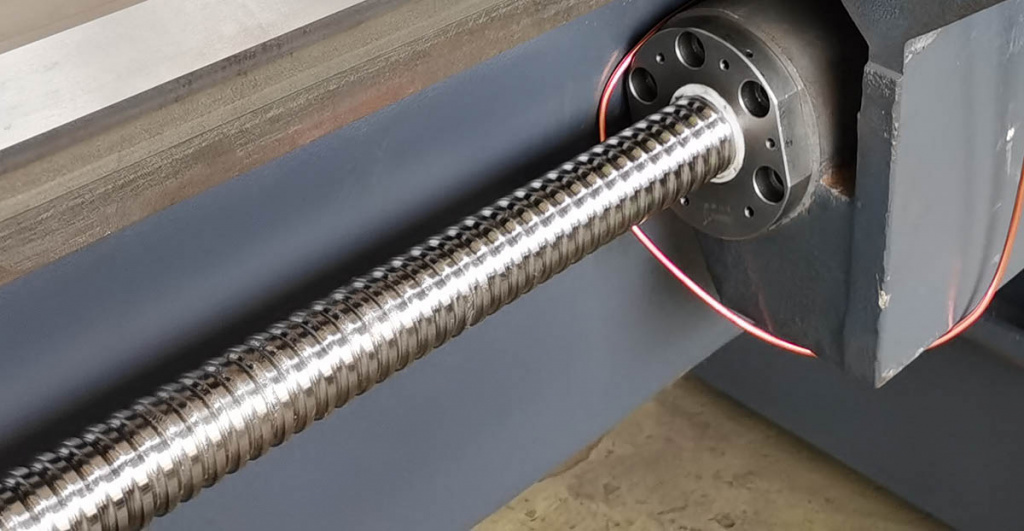

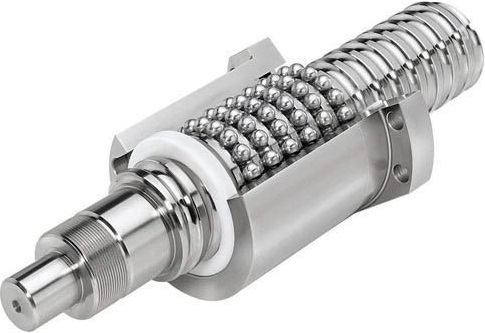

	ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА (КЛАСС ТОЧНОСТИ С3) Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – инструментального блока (резцедержка). Прецизионные шлифованные шарико-винтовые передачи обеспечивают высокую точность и повторяемость позиционирования инструмента (даже при высоких нагрузка при грубой обработке), плавное перемещение инструментального блока и его длительный срок службы.

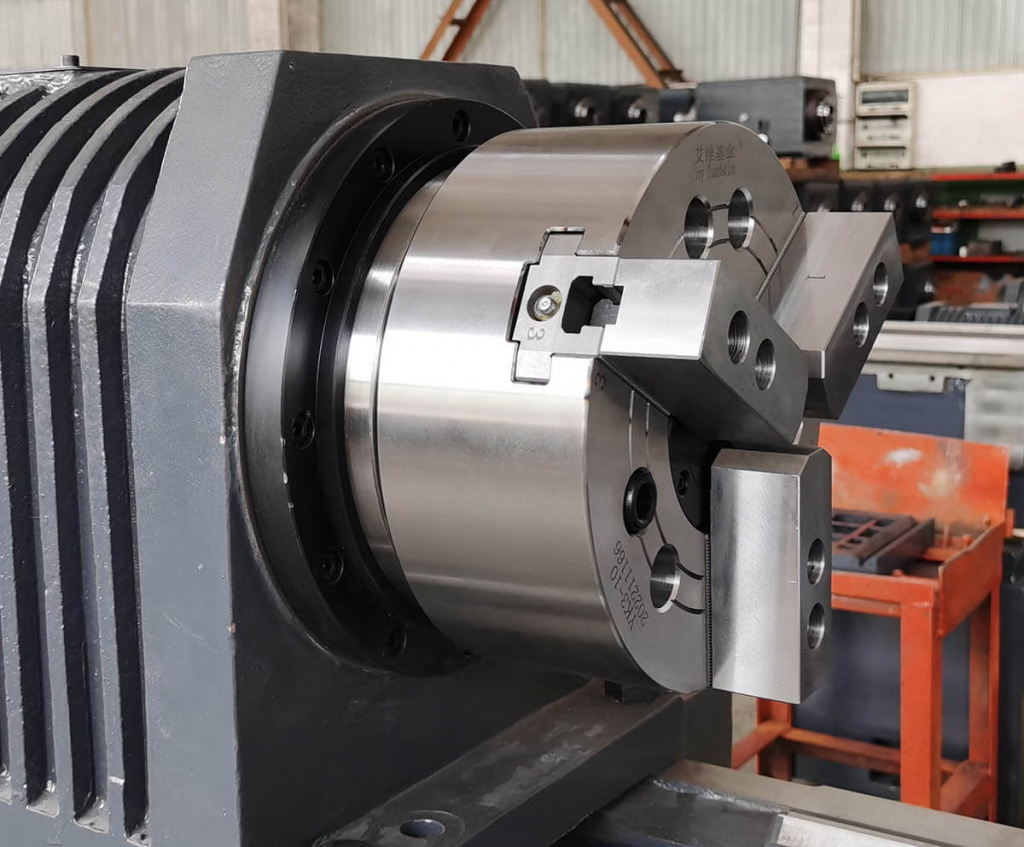

	3-Х КУЛАЧКОВЫЙ ЗАЖИМНОЙ ПАТРОН (ГИДРАВЛИЧЕСКИЙ ЗАЖИМ) На станке устанавливается токарный патрон диаметром 250 мм с ручным зажимом заготовки. Так же на станке могут быть установлены токарные патроны с гидравлическим и пневматическим зажимом.

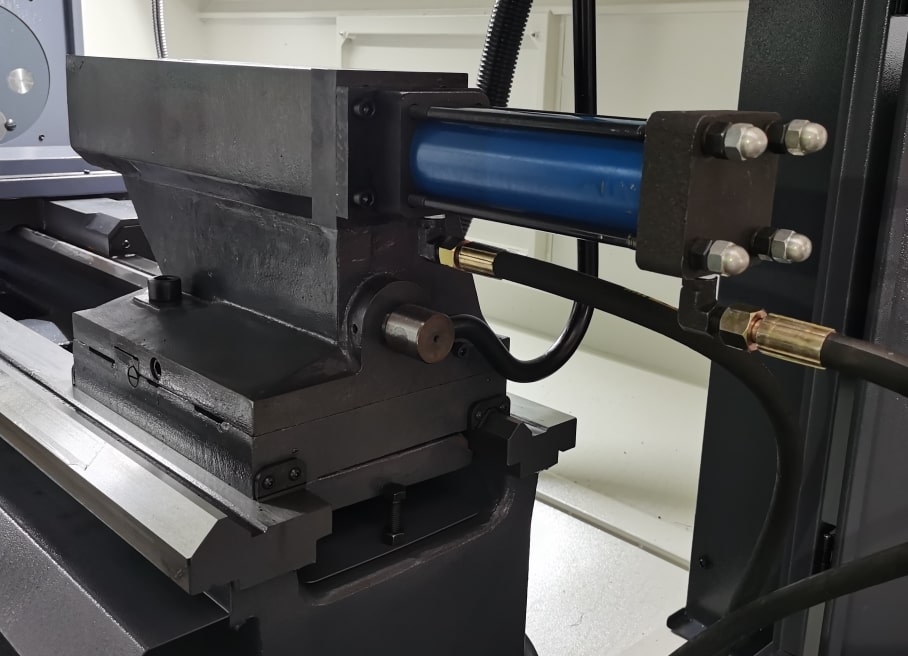

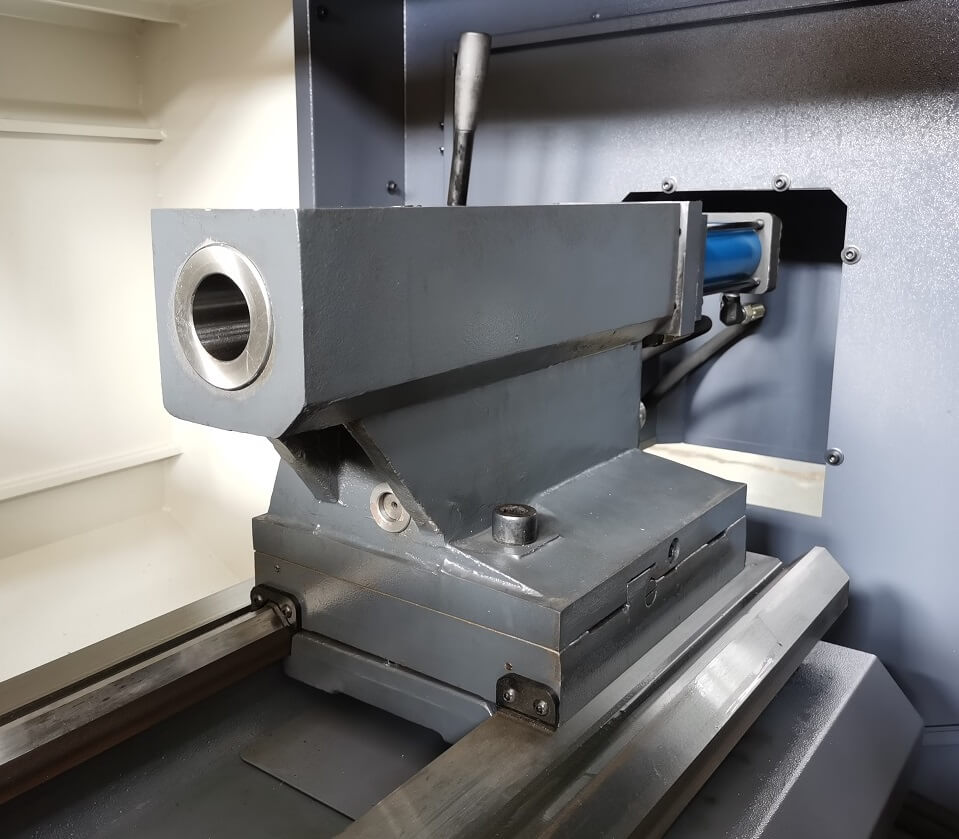

	ЗАДНЯЯ ГИДРАВЛИЧЕСКАЯ БАБКА Станок поставляется с задней бабкой с гидравлическим приводом. Задняя бабка применяется для фиксации вращающейся обрабатываемой заготовки.
	АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Обеспечивает бесперебойную своевременную смазку узлов станка.

КОМПЛЕКТАЦИЯ

	NEXT 50х1500
СИСТЕМА УПРАВЛЕНИЯ ЧПУ	KND K2000TF1i-D
МАССИВНАЯ СТАНИНА ИЗ ЧУГУНА	+
НАПРАВЛЯЮЩИЕ СКОЛЬЖЕНИЯ	+
8-МИ ПОЗИЦИОННЫЙ РЕЗЦЕДЕРЖАТЕЛЬ	+
ВЫСОКОТОЧНЫЙ ШПИНДЕЛ	+
КОНСТРУКЦИЯ БЛОКА БАЗИРОВАНИЯ ШПИНДЕЛЯ	+
ВЫСОКОСКОРОСТНОЙ ЭЛЕКТРОДВИГАТЕЛЬ ГЛАВНОГО ПРИВОДА	+
ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА (КЛАСС ТОЧНОСТИ С3)	+
3-Х КУЛАЧКОВЫЙ ЗАЖИМНОЙ ПАТРОН (ГИДРАВЛИЧЕСКИЙ ЗАЖИМ)	+
ЗАДНЯЯ ГИДРАВЛИЧЕСКАЯ БАБКА	+
АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ	+
LED ОСВЕЩЕНИЕ	+
ПОДАЧА СОЖ (200W)	+
	257 000 ￥

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Габариты обрабатываемых деталей:

Расстояние между центрами, мм	1500
Макс. расстояние над станиной, мм	500
Макс. диаметр обработки над станиной (диск), мм	390
Макс. диаметр над суппортом, мм	290

Шпиндель:

Макс. обороты, об/мин	35 - 1600
Отверстие шпинделя, мм	105 мм (обрабатываемый пруток max. 82мм)
Торец шпинделя	A2-8
Диаметр патрона, мм	300

Перемещение суппорта:

Ход по оси Х, мм	290
Ход по оси Z, мм	1420
Обрабатываемая заготовка (вал), мм	1270
X / Z ускоренное перемещение, м/мин	6 / 12

Инструментальный резцедержатель:

Тип	электрический 8-ми позиционный резцедержатель
Количество инструмента, шт.	8
Прямоугольный блок, мм	25 x 25 (3 шт.)
Блок для расточного инструмента, мм	Ø 25 (3 шт.)

Задняя бабка:

Тип	гидравлическая
Макс. перемещение, мм	150
Конус	MT5

Двигатель:

Мощность двигателя, кВт	15 / 18
Насос СОЖ, Вт	350

Параметры точности:

Точность обработки	IT6
Округлость обрабатываемой детали, мм	0,004
Цилиндрическая степень обработки заготовки, мм	0,024 / 300
Плоскостность обрабатываемой заготовки, мм	0,020 / Ø300
Шероховатость поверхности обрабатываемых деталей, мм	Ra1.6μm
Точность позиционирования по оси X, мм	0,031
Точность позиционирования по оси Z, мм	0,032
Повторяемость по оси X, мм	0,008
Повторяемость по оси Z, мм	0,013

Габаритные размеры:

Тип станины	горизонтальная
Длина, мм	3600
Ширина, мм	1700
Высота, мм	1700
Вес, кг	2750

Габаритные размеры в упаковке:

Длина, мм	4000
Ширина, мм	2000
Высота, мм	2200
Вес, кг	3250
