Чашкорезно-торцовочный станок Стрела 300М

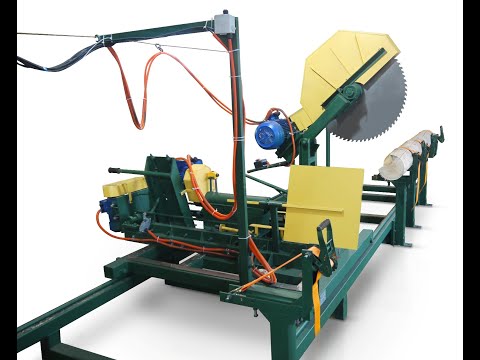

Стрела 300М. Станок для нарезки чашек в оцилиндрованном бревне
Благодаря уникальной конструкции станок "Стрела 300М" является лучшим выбором для комплектации линии по производству срубов.
Принцип работы чашкорезного станка "Стрела 300М"
Чашки вырезаются двухножевыми или трехножевыми (опция) фрезами при движении фрезерного узла. Фрезерный узел установлен на каретке, которая может перемещаться по направляющим. Разметка положения чашек на бревне осуществляется при помощи системы фиксаторов, которые обеспечивают жесткую и точную фиксацию точки выборки чашки. По желанию заказчика чашкорез может быть оснащен дисковым или цепным пильным узлом для торцовки бревен.
Схема линии оптимизации оцилиндровочного комплекса "Стрела 300М"
Преимущества чашкорезного станка "Стрела 300М
Чашкорезно-торцовочный станок (линия оптимизации) "Стрела 300М" является важной частью комплекса оборудования, предназначенного для изготовления срубовых комплектов. В данном станке реализован ряд идей, которые позволяют оптимизировать производственный процесс:
- Благодаря подвижной каретке, которая перемещается вдоль бревна от чашки к чашке, бревно фиксируется один раз и все размеры (между чашками, между чашками и торцом бревна) выставляются при помощи системы фиксаторов, что обеспечивает гарантированную стабильность размеров.
- Конструкция станка обеспечивает идеальную соосность всех чашек в одном бревне, независимо от квалификации оператора.
- На одной базе совмещены операции выборки чашек и торцовки бревна, что позволяет добиться безупречной сборки сруба, без необходимости торцовки "по месту".
- Фрезерный узел сделан поворотным, что позволяет выбирать чашки под углами до 135 градусов к оси бревна.
- На каретке станка так же может быть установлен сверлильный узел для сверления отверстий под нагели;
- Станок может быть скомбинирован с устройством для выборки пазов в торце и в боковой поверхности бревна "УСБ-1".
Базовая комплектация
1. Станина с направляющими под бревно 6,5 м;2. Подвижная каретка с фрезерным узлом:
a. Привод передвижения каретки: ручной;
3. Фрезерный узел поворотный:
a. Привод подачи фрезерного узла: электромеханический с регулируемой скоростью;
b. Привод вращения фрезы мощностью: 7,5 кВт;
4. Механические фиксаторы;
5. Лазерный указатель;
6. Комплект фрез и ножей:
a. Фреза чашкорезная двухножевая: 3 шт (под чашки диаметром 180-200, 220-240, 260-280 мм);
b. Комплект ножей (2 шт.) для чашкорезных двухножевых фрез: для d чашки=180мм - 1 компл.; для d чашки=200мм - 1 компл.; для d чашки=220мм- 1 компл., для d чашки=240мм - 1 компл., для d чашки=260мм - 1 компл.; для d чашки=280мм - 1 компл.
Описание опций
Длина обрабатываемого бревна. При необходимости обрабатывать бревна длиной более 6,5 м, станина удлиняется под бревно 8,5 м., или 10,5 м. Если планируется обработка только бревен, не превышающих по длине 4,5 м - станину можно укоротить.
Параметры основного двигателя. Мощность основного двигателя в базовой комплектации является оптимальной исходя из соотношения производительность-энергопотребление-стоимость. Однако, если вы хотите иметь дополнительный запас по мощности, чтобы несколько повысить потенциальную производительность станка, можно установить более мощный основной двигатель. Более мощный двигатель имеет смысл устанавливать, только если планируется выбирать чашки диаметром более 280 мм. под углом к оси бревна. Если же у вас имеются определенные ограничения по пусковому току, то можно установить двигатель меньшей мощности, который позволит (с некоторым снижением производительности при резе чашек больших диаметров под углом) работать в условиях ограниченности электрических ресурсов.
Торцовочный узел. Позволяет произвести точную торцовку бревна.
Мощность двигателя торцовочного узла. По умолчанию, при заказе торцовочного узла, он оснащается двигателем мощностью 3,0 кВт, такая мощность является минимально допустимой для нормальной работы пилы d=630мм. Если вы хотите иметь дополнительный запас по мощности, чтобы повысить потенциальную производительность станка, мы рекомендуем установить более мощный основной двигатель. Для пил d=700мм минимальная необходимая мощность для нормальной работы 5,5 кВт, однако для более уверенной и быстрой работы рекомендуется использовать двигатель мощностью 7,5 кВт. Для пилы d=800мм, необходимо использовать двигатель мощностью не менее 7,5 кВт, рекомендуется - 11,0 кВт. При выборе мощности помните, что электродвигатель потребляет электроэнергию не в соответствие со своей номинальной мощностью, а в соответствие с возложенной на него нагрузкой, поэтому ставить менее мощный двигатель для того, чтобы сэкономить на электроэнергии абсолютно бессмысленно.
Быстрые фиксаторы. Позволяют сократить время, затрачиваемое на фиксацию заготовки на станке
Пневмоприжимы. Позволяют значительно сократить усилия и время, затрачиваемые на фиксацию заготовки на станке.
Сверлильный узел. Для сверления отверстий под нагели устанавливается одинарный, или двойной сверлильный узел.
Инструмент. Станок по умолчанию комплектуется двухножевыми чашкорезными фрезами на диаметр чашек от 180 до 280мм и ножами к ним. Станок так же может комплектоваться Трехножевыми Чашкорезными фрезами, которые обладают более мягким и уверенным рабочим ходом, а так же более длинным интервалом работы между переточками ножей. Если вы хотите использовать фрезы большего диаметра, или Трехножевые фрезы - выберите соответствующей комплект в параметре "Инструмент", или выберите значение "без инструмента" и добавьте необходимые фрезы и ножи из подраздела "Дополнительный инструмент".
Фрезерный поворотный узел "УСБ-1".
Представляет собой фрезерный станок "УСБ-1" предназначенный для выборки пазов различной формы в торцах оцилиндрованного бревна, установленный на единые направляющие с чашкорезным станком "Стрела 300 М".
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Параметр | Значение |
---|---|
Угол выборки чашки, градус |
45-135 |
Длина обрабатываемого бревна, м |
1.2 – 7.5 |
Диаметр обрабатываемого бревна, мм |
180 - 420 |
Привод подачи фрезы |
электромеханический с регулируемой скоростью |
Мощность электродвигателя вращения фрезы, кВт |
5.5 |
Габариты станка, м (длина x ширина х высота) |
9х1.4х1.1 |
Масса в сборе, кг |
850 |
