Универсальный чашкорезный станок Квадрат 400
Назначение станка
Универсальный чашкорезно-торцовочный станок "Квадрат 400" предназначен для работы в комплекте с оцилиндровочными станками и служит для выбирания монтажных чаш диаметром до 420 мм (при комплектации соответствующим инструментом) под углом 90 - 135 градусов к оси бревна.
Использование чашкорезного станка в составе комплекса позволяет существенно улучшить характеристики производства:
1. Увеличивается производительность комплекса за счет одновременного выполнения наиболее длительных операций: оцилиндровки и вырезания монтажных чаш.
2. Появляется возможность делать венцовые соединения под углом от 90 до 135 градусов.
3. Появляется возможность выполнять операцию нарезания чашки непосредственно на месте сборки сруба.
Принцип работы чашкорезного станка "Квадрат 400"

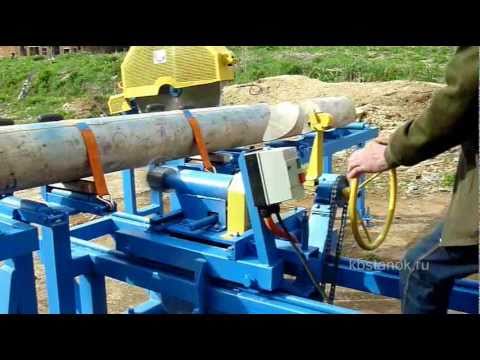

Станок состоит из массивной прямоугольной станины, на которой установлен фрезерный узел с электромеханическим или ручным приводом подачи и набор из четырех фиксаторов. Два фиксатора неподвижны, два фиксатора могут перемещаться вдоль станины станка. Все фиксаторы имеют возможность вращения вокруг оси, что позволяет закреплять бревно под различными углами к фрезерному узлу.
Чашка в бревне вырезается при поступательном перемещении фрезерного узла по направляющим. Диаметр чашки соответствуют диаметру используемой фрезы.
Положение и угол наклона чашек определяется ориентацией фрезерного узла относительно обрабатываемой заготовки. Фрезерный узел поворачивается вокруг своей оси на выбранный угол.
Для точного определения места выборки чашки на бревне служит лазерный указатель, входящий в комплект станка.
В разделе "Видео" представлена наиболее удобная, на наш взгляд, модификация чашкорезного станка "Квадрат 400" с приводом "КОМБИ". В данной модификации подача фрезерного узла осуществляется по рейке при помощи штурвала через редуктор. При этом звездочка привода подачи может быть снята с планки в любой момент, путем простого нажатия на штурвал.
При такой конструкции привода подачи можно в "свободном" состоянии быстро подвести фрезу к бревну, зафиксировать фрезерный узел на рейке (просто отпустив штурвал), вращением штурвала пройти чашку с нужной скоростью, затем разомкнуть сцепление привода и быстро вернуть фрезу в исходное положение.
Базовая комплектация
1. Станина с направляющими;2. Фрезерный узел:
a. Подача фрезерного узла: привод “комби”;
b. Привод вращения фрезы мощностью: 5,5 кВт;
3. Механические фиксаторы;
4. Лазерный указатель;
5. Рольганги 2 м - 2 шт.
6. Комплект фрез и ножей:
a. Фреза чашкорезная трехножевая: 3 шт. (под чашки диаметром 160-180, 200-220, 240-260 мм);
b. Комплект ножей для чашкорезных трехножевых фрез: для d чашки 180, 200, 220, 240 и 260мм (всего 5 комплектов по 3 ножа).
Описание опций
Параметры основного двигателя. Мощность основного двигателя в базовой комплектации является оптимальной исходя из соотношения производительность-энергопотребление-стоимость. Однако, если вы хотите иметь дополнительный запас по мощности, чтобы несколько повысить потенциальную производительность станка, можно установить более мощный основной двигатель. Более мощный двигатель рекомендуется устанавливать, если планируется выбирать чашки диаметром более 240 мм под углом к оси бревна.
Привод подачи. Установленный в базовой комплектации привод "Комби", (ручная подача вращением штурвала через редуктор с возможностью свободного хода без участия редуктора) на наш взгляд, является оптимальным для данного станка. Однако, по желанию заказчика, можно установить электромеханический привод подачи фрезерного узла - с постоянной, или плавно регулируемой скоростью.
Торцовочный узел. Позволяет произвести точную торцовку бревна.
Мощность двигателя торцовочного узла. По умолчанию, при заказе торцовочного узла, он оснащается двигателем мощностью 3,0 кВт, такая мощность является минимально допустимой для нормальной работы пилы d=630мм. Если вы хотите иметь дополнительный запас по мощности, чтобы повысить потенциальную производительность станка, мы рекомендуем установить более мощный основной двигатель. Для пил d=700мм минимальная необходимая мощность для нормальной работы 5,5 кВт, однако для более уверенной и быстрой работы рекомендуется использовать двигатель мощностью 7,5 кВт. Для пилы d=800мм, необходимо использовать двигатель мощностью не менее 7,5 кВт, рекомендуется - 11,0 кВт. При выборе мощности помните, что электродвигатель потребляет электроэнергию не в соответствие со своей номинальной мощностью, а в соответствие с возложенной на него нагрузкой, поэтому ставить менее мощный двигатель для того, чтобы сэкономить на электроэнергии абсолютно бессмысленно.
Быстрые фиксаторы. Позволяют сократить время, затрачиваемое на фиксацию заготовки на станке
Пневмоприжимы. Позволяют значительно сократить усилия и время, затрачиваемые на фиксацию заготовки на станке.
Инструмент. Станок по умолчанию комплектуется трехножевыми чашкорезными фрезами на диаметр чашек от 160 до 260мм и ножами к ним. Трехножевые Чашкорезные фрезы обладают более мягким и уверенным рабочим ходом, а так же более длинным интервалом работы между переточками ножей (по сравнению с двухножевыми). Если вы хотите использовать фрезы большего диаметра - выберите соответствующей комплект в параметре "Инструмент", или выберите значение "без инструмента" и добавьте необходимые фрезы и ножи из подраздела "Дополнительный инструмент".
Рольганги. Для более удобной работы, рольганги, входящие в базовую комплектацию станка, можно сделать длиннее.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Параметр | Значение |
---|---|
Диаметр вырезаемых чашек, мм (уточняется при заказе) | 120 - 420 |
Стандартный набор диаметров чашек | 180, 200, 220, 240, 260 |
Угол к оси бревна, плавная регулировка, градусы | 90 - 135 |
Мощность привода вращения фрезы, кВт | 5,5 |
Мощность привода подачи фрезерного узла (если оборудован), кВт | 0,37 |
Масса (с торцовочным узлом и 2-мя рольгангами по 2 м), кг | 600 |
Доставка
При покупке оборудования на сумму от 300 000 руб.:
- Бесплатная доставка по СПб или ЛО, но не далее 30 км от КАД (бесплатная доставка осуществляется открытым транспортом без манипулятора, транспорт с манипулятором оплачивается отдельно).
- Бесплатный забор, для заточки и ремонта, а также последующая развозка после завершения работ, курьерская доставка после завершения работ.
Доставка в регионы осуществляется транспортными компаниями.
Оплата
Для наших клиентов мы предлагаем удобные варианты оплаты:
- Наличными
- Безналичными
- Visa/MasterCard
Лизинг и кредит
Вы можете воспользоваться предложениями наших партнеров и приобрести оборудование в лизинг или кредит. Эти способы оплаты дадут возможность начать работу даже если вын е располагаете в данной момент всей суммой для покупки.
Похожееоборудование
